溫度控制器是一種雙位調節器，又稱溫度繼電器或溫度自動開關。

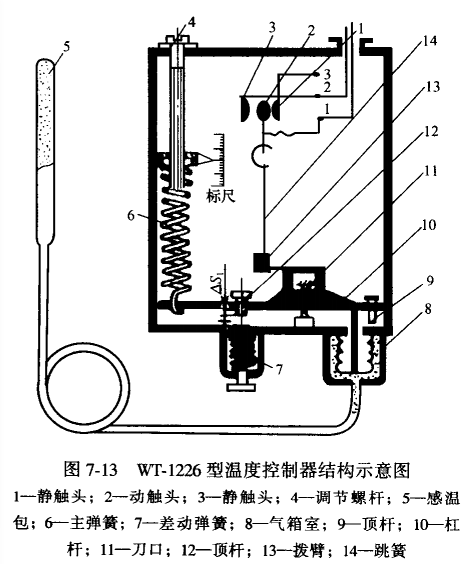

溫度控制器是根據被調溫度參數及其波動范圍的變化，使觸點接通或斷開，從而對壓縮機的電機或電磁閥進行控制。溫度控制器通常用壓力式感溫元件將溫度參數轉變?yōu)閴毫?shù)，然后借助于波紋管的伸長或縮短產生機械力以此來推動觸點通與斷。圖7-13所示為WT-1226型溫度控制器結構示意圖。其感溫機構感溫包、毛細管和波紋管組成，根據控制溫度的范圍不同，內充注不同的易揮發性工質(如乙醚、丙酮、氟利昂等)。溫度控制器上有兩個靜觸點1、3，一個動觸點2，分別與接線柱1、2、3連接，接線柱1一2為控制回路，與冷庫供液閥或壓縮機電機控制電路配合使用;接線柱1一3為指示燈回路(未接)。當溫度在給定控制溫度范圍時，觸點2、3斷開,控制電路不通，供液電磁閥關閉，此時，控制器的螺釘11的調節間隙△s1>0。當感溫包感受的溫度升高時，易揮發性工質的壓力也升高，波紋管的推力增大，波紋管的頂力矩大于主彈簧拉力矩，克服主彈簧的拉力，杠桿逆時針轉動，使△s1逐步減少直到為零，此時，觸點1與2接觸。如果溫度繼續上升，幅差彈簧參與工作，產生一個順時針方向的力矩，此時，杠桿不但克服主彈簧的拉力，而且還要克服幅差彈簧的彈力而繼續轉動。當溫度升高到其控制溫度上限時，杠桿通過撥臂，跳簧片使動觸點2從靜觸點1跳至靜觸點3，控制回路被接通，供液電磁閥開啟或壓縮機通電，相反，當感受的溫度下降后，杠桿即作順時針方向轉動，至溫度降到控制溫度下限時，動觸點2從靜觸點3跳回靜觸點1，控制回路斷電，供液電磁閥關閉。

溫度控制器主彈簧的拉力決定了溫度控制器的溫度值，主彈筑所調節的溫度值得高低，由與彈簧聯動的指針來表示。可以通過轉動調節螺桿，改變主彈簧的拉力，從而改變溫度控制器控制的溫度值。幅差彈簧決定了溫度控制器控制溫度的上下限范圍，幅差彈簧的彈力愈大，即控制器的控制溫度的控制范圍就大。通過旋轉差動器的旋鈕可改變幅差彈簧的預緊力，即可改變控制溫度的上下限范圍。
