傳感器把檢測到的信號傳輸?shù)娇刂破饔杏秒娎|與不用電纜的兩種方式。電纜包括傳輸電信號的電線與傳輸光信號的光纖,不用電纜即采用微波、調頻波和電磁波等進行傳輸。

1)電線

傳感器傳輸信號最常用的是傳輸電信號的電線。然而,用電線傳輸信號時,在傳輸途中易受噪聲的干擾,降低了傳輸可靠性。為此,需采用抗噪聲能力強的材料。另外,還需采取相應措施,盡可能地防止噪聲的串入,或者采用適當手段消除已混入的噪聲。

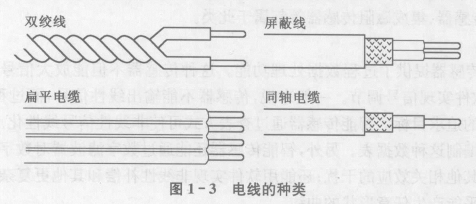

最好的辦法是隔離,即考慮屏蔽與接地等。抗只聲能力強的電線如圖1-3所示。

導線中流過電流而產生的電磁場是均勻的,而構成雙導線的兩根線接受相同的噪聲，因此,線間不會有壓差。扁平電纜也屬于此種。屏項線是用金屬網囊住芯線,對外來的噪聲有很強的抗干擾能力。單層屏蔽達不到要求時,可采用雙層屏蔽線或同軸電纜等。

2)光纖

光纖對電氣噪聲有很強的抗干擾能力。它有如下優點:①光可以自由傳輸;②信號衰減小(不放大,也可以傳送10km遠);③傳輸信息量大;④直徑細(約125μm),重量輕;⑤材料是玻璃。因此,光纖的電氣絕緣性好,對電磁感應有很強的抗干擾能力。

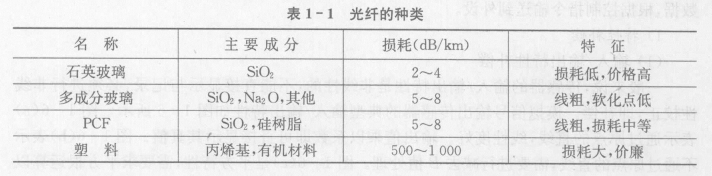

另外,光纖還作為光計測中的傳感器,應用極廣。光傳感器與電氣傳感器相比,響應速度快,可于測,也可用在有爆炸危險的環境中。光纖種類如表1-1所列。

3)機械結構

傳感器與被測對象之間還需要機械結構的連接。機械結構的功能是把被測對象的變化準確地傳送到傳感器,傳感器進行檢測變換。機械結構設計時須注意以下幾方面:

結構上的偏斜與間隙盡可能地小,這樣可消除不需要的傳輸信號及其誤差，對于控制桿與環形結構,要注意減少信號的非線性與溫度的影響。
