光纖傳感器的組成

   光纖傳感器是一種把被測的某種量 轉換為可測的光信號光纖傳感器組成的變送器是由光發送器,光纖傳感器(或敏感元件)、光接收器、路及光纖構成的，即由光發送器發出的光經光纖引導至敏感元件,經敏感元件,光質受到被測量的調制,已調光經接收光纖而合到光接收器,使光信號變為電信號,最后經過信號調理電路處理得到所希要的被測量。

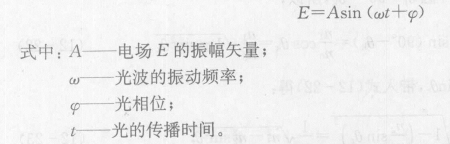

可見 ,利用光纖傳感器進行的測量是以光學測量為基礎的。光是一種電磁波,其圖從極遠紅外線的1 mm到極遠紫外線的10 nm。電磁波的物理作用和生物化學作因其中的電場而引起。因此,在研究光的敏感測量時必須 考慮光的電矢量E的振動。用下式表示

由式(12-27)可見,只要使光的強度、偏振態(矢量A的方向)頻率和相位等參量之一隨被測量的變化而變化,或者說,受被測量調制,那么,我們就有可能通過對光的強度調制、偏振調制.頻率調制或相位調制等進行解調,獲得所需要的被測量的信息。
