電冰箱電子溫控器的工作原理如何?

   2019-12-03 小白1580
核心提示:溫控電位器設計在冷藏室溫控電路中,根據溫控電位器、滑柄滑位的不同,溫控電路輸出的開機信號也不同,溫控電路輸出的開機信號也不同。也就是說,在使用過程中,通過調整控制板上的溫控電位器即可調整冰箱內的溫度。

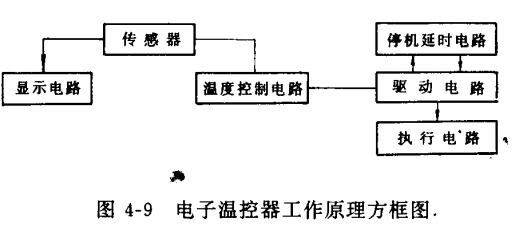

電冰箱電子溫控器的工作原理:是由傳感器、冷藏室溫度控制電路、停機延時電路、驅動電路、執行電路、顯示電路組成,方框圖見圖4-9所示。


由冷藏室傳感器探測到溫度變化信,轉換成電阻變化信號,送到溫度控制電路。

溫控電位器設計在冷藏室溫控電路,根據溫控電位器、滑柄滑位的不同,溫控電路輸出的開機信號也不同,溫控電路輸出的開機信號也不同。也就是說,在使用過程中,通過調整控制板上的溫控電位器即可調整冰箱內的溫度。

冷凍室溫度顯示電路設置了三個溫度顯示比較點,當溫度變化到比較點以下時,即輸出高電平信號,驅動相應的發光二極管。壓縮機停機延時保護功能由停機電路來完成。壓縮機一旦停機,通過三極管,電容,使四運放Lm324-1輸出高電平送至驅動電路的負輸入端324-6上,致命壓縮機繼續停機,經過(5±1.5)min,324-1輸出端的高電平緩慢下降到一定值(2V)時,且冷藏室傳感器測到的溫度高于停機溫度,則壓縮機當開機。當接通“速凍”開關,壓縮機立即連續運轉,不受停機延時的影響,也就是說,速凍優先。另外在控制板上安裝了“制冷"指示發光二極管,只要壓縮機工作,制冷顯示燈就亮。
