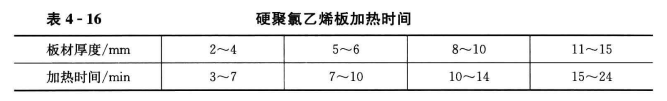

1、硬聚氯乙烯板加熱可采用電加熱、蒸汽加熱或熱空氣加熱等方法。硬聚氯乙烯板加熱時(shí)間應(yīng)符合表4-16的規(guī)定。

2、圓形直管加熱成形時(shí)，加熱箱里的溫度上升到130~150℃并保持穩(wěn)定后，應(yīng)將板材放人加熱箱內(nèi)，使板材整個(gè)表面均勻受熱。板材被加熱到柔軟狀態(tài)時(shí)應(yīng)取出，放在帆布上，采用木模卷制成圓管，待完全冷卻后，將管取出。木模外表應(yīng)光滑，圓弧應(yīng)正確，木模應(yīng)比風(fēng)管長(zhǎng)100mm。

3、矩形風(fēng)管加熱成形時(shí)，矩形風(fēng)管四角宜采用加熱折方成形。風(fēng)管折方采用普通的折方機(jī)和管式電加熱器配合進(jìn)行，電熱絲的選用功率應(yīng)能保證板表面被加熱到150~180℃的溫度。折方時(shí)，把畫線部位置于兩根管式電加熱器中間并加熱，變軟后，迅速抽出，放在折方機(jī)上折成90°角，待加熱部位冷卻后，取出成形后的板材。

4、各種異形管件應(yīng)使用光滑木材或鐵皮制成的胎模，按上述第2、3款規(guī)定的圓形直管和矩形風(fēng)管加熱成形方法垠制成形。
