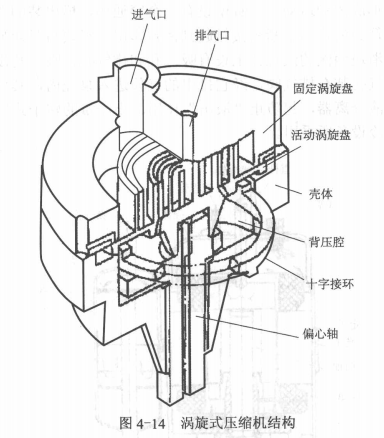

渦旋式壓縮機具有零件少、體積小、重量輕、效率高、噪聲低等優點， 近年來制冷量從8 000~14 400W的柜式空調器已廣泛采用這種壓縮機，使用效果良好。其內部結構如圖4-14所示。在僅開設 進、排氣管接頭的密封殼體內，上部 裝設由固定渦旋卷體和回轉渦旋卷體構成的渦旋副，下部 裝設電動機。渦旋副與電動機共用偏心主軸。固定渦旋與回轉渦旋有上幾條哮和線，將渦旋副的空間分割為幾部分。渦旋副外側空間與吸起口相通，中心部位與排氣口相同，外側與中心間由嚙合線構成2 ~ 3個月牙形封閉空間。

為了防止回轉渦旋自轉 ，在回轉渦旋盤的下部有十字連接環(又稱自轉環)。該環上部和下部的突肋分別嵌在回轉渦旋盤下面的和殼體的鍵槽內。

在渦旋副端部裝有端部密封，用于封閉固定渦旋卷體和回轉渦旋卷體的軸向間隙。回轉渦旋被驅動的部位是嵌于曲柄軸的偏心軸套中的，回轉渦旋運轉時，由于離心力或反壓縮力作用，可增加曲柄軸的半徑，使回轉渦旋與固定渦旋在哮合處緊密相貼，從而封閉渦旋體側壁間的徑向間隙 ，防止月牙形空間壓縮氣體時沿周邊泄漏。

殼體底部有潤滑油。在偏心主軸下端能排出氣體的離心泵及殼體腔與背壓腔間的壓差作用下，使油沿軸上加工的油道上升到軸承，并經背孔流向壓縮機，令軸承、渦旋副螺旋面 都得到潤滑。大部分的潤滑油在殼體中分離流回下部。
