空調水系統管道及附件安裝——法蘭連接和溝槽連接的規定

   2019-12-05 和平5728
核心提示:法蘭墊片應放在法蘭的中心位置,不應偏斜,且不應凸人管內,其外邊緣宜接近螺栓孔。

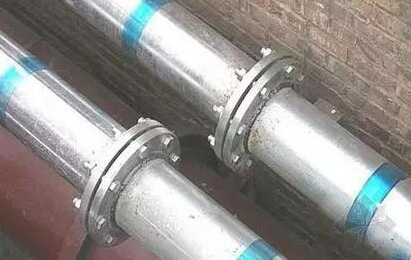

法蘭連接

法蘭連接應符合下列規定:

1法蘭應焊接在長度大于100mm的直管段上,不應焊接在彎管或彎頭上。

2支管上的法蘭與主管外壁凈距應大于100mm,穿墻管道上的法蘭與墻面凈距應大于200mm

3法蘭不應埋入地下或安裝在套管中,埋地管道或不通行地溝內的法蘭處應設檢查井。

4法蘭墊片應放在法蘭的中心位置,不應偏斜,且不應凸人管內,其外邊緣宜接近螺栓孔。除設計要求外,不應使用雙層、多層或傾斜形墊片。拆卸重新連接法蘭時,應更換新墊片。

5法蘭對接應平行、緊密,與管道中心線垂直,連接法蘭的螺栓應長短一致,朝向相同,螺栓露出螺帽部分不應大于螺栓直徑的一半。

連接

溝槽連接應符合下列規定:

1溝槽式管接頭應采用專門的滾槽機加工成形,可在施工現場按配管長度進行溝槽加工。鋼管最小壁厚、溝槽尺寸、管端至溝榕邊尺寸應符合《通風與空調工程施工規范》(GB 50738-2011)的有關規定。

2現場滾槽加工時,管道應處在水平位置上,嚴禁管道出現縱向位移和角位移,不應損壞管道的鍍鋅層及內壁各種涂層或內襯層。

3溝梅接頭安裝前應檢查密封圈規格正確,并應在密封圈外部和內部密封唇上涂薄薄一層潤滑劑,在對接管道的兩側定位。

4密封圈外側應安裝卡箍,并應將卡箍凸邊卡進溝槽內。安裝時應壓緊上下卡箍的耳部,在卡箍螺孔位置穿上螺栓,檢查卡箍凸邊全部卡進溝槽內,并應均勻輪換擰緊螺帽。
