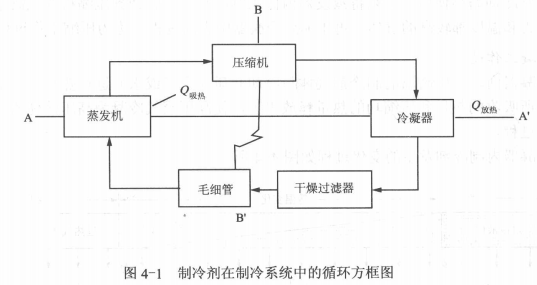

制冷系統是電冰箱、空調器和中小型冷庫“制冷”的重要系統，主要由壓縮機、冷凝器、干燥過濾器、毛細管(或膨脹閥)、蒸發器等部件組成。其中，壓縮機在制冷系統中起到壓縮和輸送制冷劑的作用，是系統的動力裝置，毛細管或節流閃是節流降壓裝置;冷凝器和蒸發器是熱交換裝置，過濾器起除掉系統中的水分和濾去雜質的作用，是系統制冷劑的凈化裝置。制冷劑在配有連接管道的封閉系統內循環工作，如圖4-1所示。

在圖4-1中，水平線AA'的上半部為氣相區，下半部為液相區;垂直線BB'的左半邊為低壓區，右半邊為高壓區。為了便于記憶，其口決為“上氣下液,左低右高。

制冷循環的工作過程

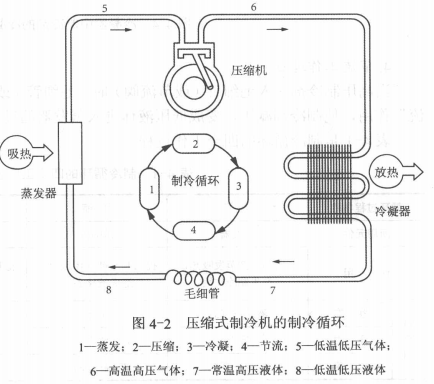

制冷劑在制冷系統中的整個循環工作可分為蒸發、壓縮、冷凝和節流四個過程(如圖4-2所示)，它是由液體變氣體、又由氣體變液體，通過反復變化來進行循環的。

1、蒸發工作過程

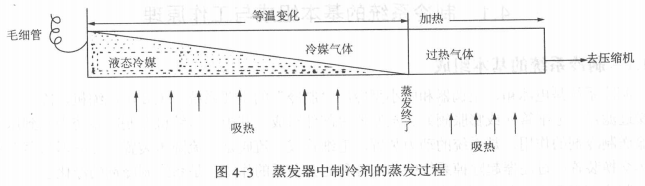

進入蒸發器的低壓制冷劑液體，立即蒸發氣化，吸收被冷卻空間的熱量，使冷卻空間的溫度降低，制冷劑本身變成低溫低壓蒸汽的過程，稱為蒸發過程過程。在蒸發器中，制冷劑的蒸發工作過程如圖4-3所示。

2、壓縮工作過程

要使制冷劑循環使用，必須將節發器內低壓制冷劑蒸氣收回到壓縮機的汽缸中，經過壓縮變成壓力和溫度都較高的氣體，再壓縮到冷凝器中去的過程，稱為壓縮工作過程。

3、冷凝工作過程

在冷凝器內，高壓高溫的制冷劑氣體與冷卻介質(空氣或水)進行熱交換，把制冷劑在蒸發器內所吸收的熱量和壓縮功的熱量釋放出去，使高壓蒸氣冷凝為高壓液體的過程，稱為冷凝工作過程。

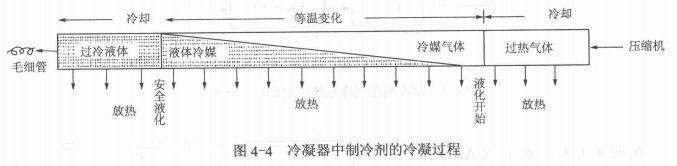

在冷凝器內制冷劑發生的變化過程如圖4-4所示。

4、節流工作過程

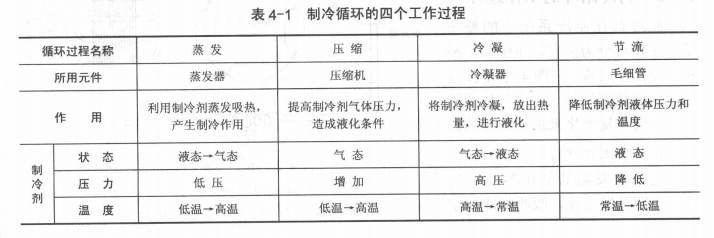

當高壓制冷劑流入毛細管（或節流閥)時，毛細管（或節流閥)具有減少液體流量的“節流”作用，使制冷劑減壓，變成低壓液體進入蒸發器的過程，稱為節流工作過程。表4-1是制冷循環的四個工作過程。
