這種塔為濕式塔和干式塔的結合。如圖1-11所示，干部在上、濕部在下，也有的塔四面進風，相對兩邊為濕部;另外兩邊為干部。采用這種塔的目的，部分是為了省水，但大多數是為了消除從塔出口排出的飽和空氣的凝結，因而造成塔周圍的污染。

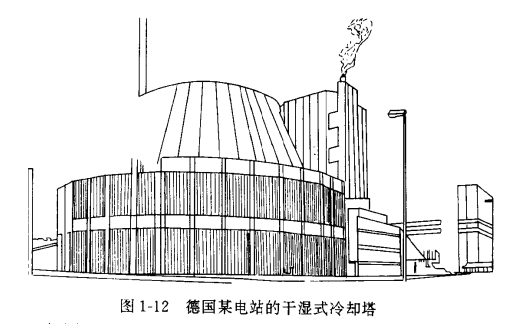

圖1-12為德國某電站的干濕式冷卻塔。如圖1-11所示，從塔下部濕段排出的濕空氣，在同塔周圍的冷空氣接觸后，即變成過飽和的空氣而凝結，形成霧，造成污染。如果像圖中那樣，塔上部加干段，則由塔下部濕段排出的飽和濕空氣，流經干段時，會被加熱而變成不飽和的空產。因而出塔后不會凝結。

    如圖1-13所示為干濕式塔的排放空氣狀態變化情況的示例。圖中彎曲線為相對濕度。

①為塔周圍大氣狀態。②為濕塔時，從塔出口排出的濕空氣狀態，由于過飽和，水蒸氣

凝結形成霧。③為干濕式塔中，濕段出口的空氣狀態。④干段后的空氣狀態。可以看出，從①變到④時，空氣含濕量不變，只是溫度升高。然后與從濕段來的空氣混合，變?yōu)闋?span>態⑤，從塔出口排出。相對周圍空氣狀態，⑤點空氣狀態處在非飽和區，所以從干濕式塔排出的濕空氣不會結霧，這就是加干段的作用。干段水量一般為總水量的20%~25 %。
