管式配水的優點為管內水流速度高，因而管斷面小，占用塔內通風面積小，形狀阻力也小。其缺點是水質要清潔，堵塞后不易清理。

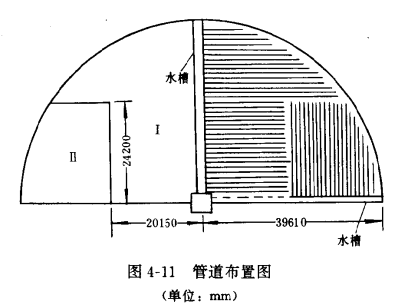

國內某電廠的自然通風逆流式冷卻塔，淋水面積5000m2，采用槽管結合配水。冷卻水量Q=42867m3/h。采用一個中央豎井、方形斷面3. 50m X 3. 50m，如圖4-11所示。

配水分成兩個區域，Ⅰ區豎井接主水槽，斷面1000mm X1500mm,槽頂為封閉的，每槽設5個約100mm直徑的通氣管，主水槽接配水管，管距1m,管徑為?200mm。較長的8條管用同一直徑。其他各管，在管道中部管徑由?200mm縮為?160mm。Ⅱ區主水槽斷面為1000mm X 1400mm，每槽也設5個同樣直徑的通氣管;配水管距1m，管徑為?200mm，在中間縮為?160mm。采用RC型噴頭，間距1m。

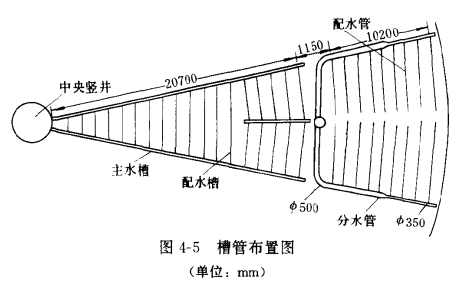

圖4-5中的管式配水布置在塔的外圈，淋水面積2270m2，水量17000m3/h。來水不通過中央豎井，用4條?900mm的鋼管引入塔內，每條再分成兩條?700mm的豎鋼管將水提升到配水高程，每條豎管再分成2條?500mm的水分管，沿配水高程向塔外圈輸水，見圖4-5。

分水管在中途縮小管徑為?350mm。分水管兩側接配水管，每側9條，管徑?200mm,間距1. 13m,噴嘴間距和槽式配水一樣，仍為1. 15m，單個噴嘴在靜壓頭60cm水柱時，泄水量q=2.8L/s。

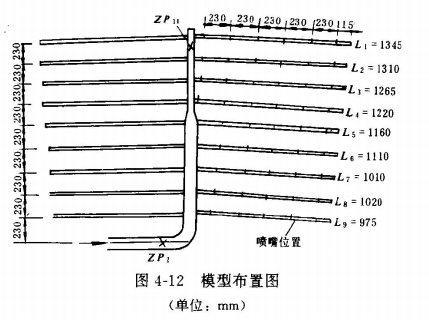

模型取1條分水管的供水范圍，即外圈淋水面積的1/16，見圖4-12。

長度比尺1:5，分水管、配水管均用鐵管，噴嘴用鋼管。以噴嘴出口高程為零點。ZP11點測壓管水位，作為管式配水系統工作水頭的控制點，試驗時控制ZP11點，測壓管內水位分別為30、40、 50、 60、 65cm(原型值)。水位60cm時，測得管內各點水流速度、靜壓水頭和噴嘴流量，見圖4-14。由圖可見，沿分水管水流靜壓成增加趨勢，所以在第5，第6條配水管之間，將分水管管徑由聲500mm縮為#350mm(原體)，使水流靜玉纂本不變，在配水管內，靜壓沿水流方向也呈增加趨勢，但變化很小。由干靜壓變化小，所以噴嘴流量相互差別也不大。但2條配水管之間，噴嘴流量差別較明顯，尤其在分水管收縮段的前后，管徑收縮，分水管靜壓變小，所以配水管中靜壓頭也相應變小，噴嘴泄量也變小。

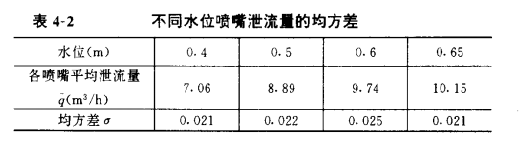

總起來看，在水位0. 4、 0. 5、 0. 6、0. 65m時，各噴嘴的泄水量分布還比較均勻。不同水位時所有噴嘴泄水量的均方差見表4-2。
