冷庫儀表:電感式浮球液位控制器的工作原理

   2019-12-09 小白2082
核心提示:當儀表采用兩個膠本開關盒控制時,幅差的調節可在玻璃管上通過移動膠木開關盒達到。但是,兩個開關盒的距離不能小于20mm,否則,兩個高頻磁場互相干擾,從而造成控制器的動作。電氣接線盒與膠本盒之間的接線超過50m時,最好并聯100pF和0.47uF的旁路電容各一個,防止外界的干擾。

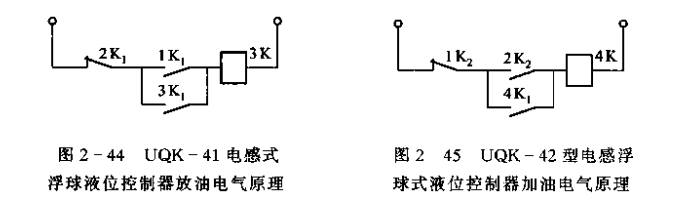

由上面的分析可知,浮子進入膠木開關盒,繼電器K吸合;浮子離開膠木開關盒,繼電器K釋放。由于浮子很小,控制的液位幅差范圍也很小,而且不可調。一般用兩個(或多個)膠本開關.一個做下限液位控制,一個做上限液位控制。同時,在電氣線路上設自鎖觸點,以保達只有在到達另一限位時才改變原來的動作狀態。一UQK-41/42電氣盒內帶有自鎖觸點(無自鎖觸點的,使用單位需另配中間繼電器)。圖2-44所示為UQK-41型放油電氣盒電氣線路圖。


當容器液位升到上限時,上限油位接近開關動作,常開觸點1K1閉合,放油繼電器3K吸合,發出放油信號并通過3K1觸點自鎖,使得在放油過程中油位下降到上限以下時放油仍能持續進行。直到油位到下限時,下限接近開關動作,其常閉觸點2K1斷開,使放油繼電器3K釋放,停止放油。圖2-45所示為UQK-42型加油電氣原理圖。油位降到下限時,加油繼電器4K吸合加,油位升到上限時停止加油。

當儀表采用兩個膠本開關盒控制時,幅差的調節可在玻璃管上通過移動膠木開關盒達到。但是,兩個開關盒的距離不能小于20mm,否則,兩個高頻磁場互相干擾,從而造成控制器的動作。電氣接線盒與膠本盒之間的接線超過50m,最好并聯100pF和0.47uF的旁路電容各一個,防止外界的干擾。
