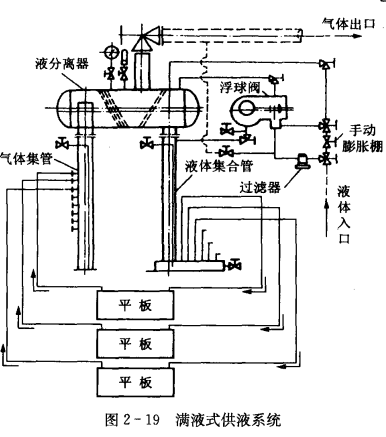

臥式平板凍結裝置以采用滿液式和液奪強制循環式這兩種供液方式為主,船用的平板凍結裝置還采用鹽水循環式冷卻。滿液式供液系統如圖2-19所示,氣液分離器放在裝置的項部,它連接供液和回氣集管各一根。由于凍結平板需上下移動,故用耐低溫的橡膠軟管連接。橡膠軟管的內層用丁基橡膠,并加入2~3層編織物,外包金屬絲保護套,它的使用壽命約2年左1右。如使用R22作制冷劑,也可采用不銹鋼軟管。

平板凍結裝置的主體框架多用槽鋼及角鋼焊接而成,外殼內外兩面采用鍍鋅鋼板,外表面涂上耐酸堿的涂料，中間用軟木或硬質聚胺酯泡沫塑料作為隔熱材料。凍結平板有三種制作方法。一種是用鋁合金擠壓成形,板內為攏形孔,板的一邊為燕尾槽,一邊為燕尾槽榫以便拼裝,也有用鋁合金板針焊加工而成。一種是用2~3mm厚鋼板按所需大小裁好,另外再用槽鋼復扣在鋼板上進行焊接。在另一塊鋼板上根據槽鋼間中心距(75mm)每隔50~60mm鉆孔,孔徑15mi凍結平板內如用鹽水時槽鋼間中心距為150mm。將此鋼板覆蓋在槽鋼上進行焊接,然后焊上端板及其他附件。成品完成后,用三聯軋輥校平,水平允許誤差為1mm。第三種是采用異形鋼管焊接而成。有的用方形無縫鋼管焊接后刮平成板;有的將方形管并列在兩塊薄鋼板之間,四周焊接成板,平板外鍍鋅。鋁合金平板比鋼管焊接平板輕一半左右,表面放熱系數高10%~45%,且較衛生。

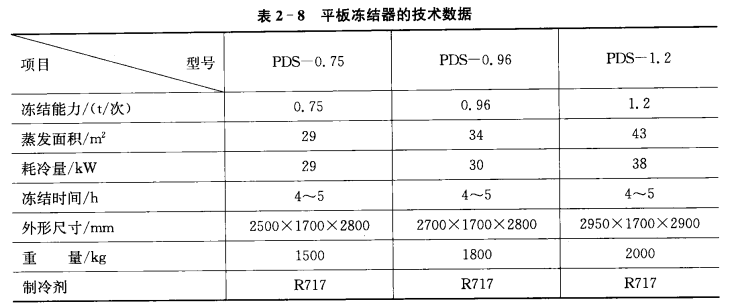

幾種平板凍結裝置的技術數據見表2-8。
