(4)板式冷凝器 板式冷凝器最初主要用于食品、醫藥、化工等行業,由于它具有傳熱系數高.結構緊湊,拆洗方便等優點,所以使用范圍越來越廣泛。

板式換熱器開始應用在制冷裝置上,是近幾年的事,考慮到承受壓力的原因，制冷用板式冷凝器的換熱板是焊死的,不可拆。

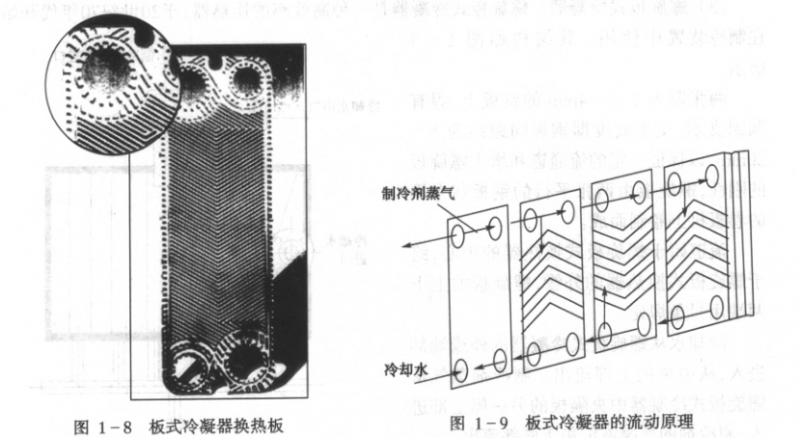

板式冷凝器的傳熱元件是沖壓成型的薄金屬板片,如圖1-8和圖1-9所示。

換熱板片上沖有波紋以強化傳熱,很多換熱板片疊放在一起焊死,換熱板與換熱板之間的周邊放人一定形狀的密封圈,使換熱板之間保持一定的距離,構成制冷劑和冷卻水的流道。

流體在換熱板之間的流程,可以按具體的情況進行安排,一般常見的有并聯、串聯和混聯,在制冷設備中,多用并聯流程。

圖1-9所示為板式冷凝器的流動原理圖。制冷劑從板式冷凝器的右上端進入。

冷卻水則是從板式冷凝器的左下端進入,并經換熱板換熱后,從冷凝器的左上端流出。

板式冷凝器的傳熱系數約為2000一3000W/(m2^K)。結構緊湊,體積小,耗材少，單位體積的傳熱面積可達250m2/m3,每平方米的傳熱面積僅需要金屬材料15kg左右。

板式換熱器的優點:傳熱系數高,結構緊湊,體積小,適應性大,金屬消耗少等。

板式換熱器的缺點:承受壓力受到一定限制,冷卻水的流動阻力大,冷凝器清洗不方便,因此對冷卻水的水質要求較高。
