冷凝器是使制冷劑放出熱量變成液體的熱交換裝置。按冷凝器的冷卻方式可分為水冷卻方式和空氣冷卻方式兩類。大型制冷設備一般采用水冷卻方式，小型制冷與空調裝置所用冷凝器都是空氣冷卻方式。空氣冷卻方式又分為空氣自然對流冷卻和風扇強制對流冷卻兩種形式。空氣自然對流冷卻方式的特點是結構簡單，無風機噪聲，不易發生故障;不足之處是傳熱效率較低，一般中小型電冰箱(小于300L)和冷凍箱多采用此種冷卻方式。

風扇強制對流冷卻方式的傳熱效率較高，使用方便，結構緊次，不需要水泵，但風機有一定噪聲。大型電冰箱(大于400L)和小型家用空調器等多采用此種冷卻方式。空氣冷卻方式冷凝器按其形狀結構可分為百葉窗式、鋼絲盤管式、內藏式和翅片盤管式四種類型。

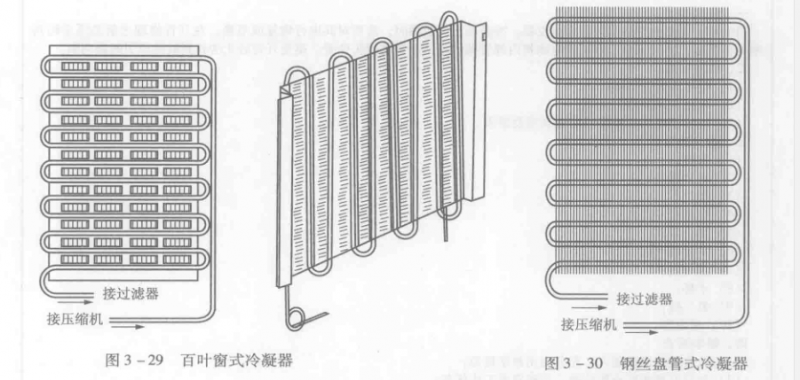

(1)百葉窗式冷凝器：將冷凝盤管緊卡或點焊在沖成百葉窗狀的散熱片上。盤管走向有水平和垂直兩種，如圖3-29所示。盤管與散熱板之間應接觸良好，以利于散熱。當電冰箱工作時，由于壓縮機與冷凝器放熱，在箱背形成上升的氣流，從而形成了空氣的自然對流。

(2)鋼絲盤管式冷凝器：如圖3-30所示，盤管由鍍銅鋼板經卷管機卷制成圓管，再由焊穎機將縫焊好，然后彎制而成。鋼絲盤管式冷凝器又稱邦迪管，盤管兩側均勻地點焊許多鋼絲，然后噴涂成黑色，與百葉窗式相比，鋼絲盤管式冷凝器具有單位面積散熱量大、通風條件好等優點，所以被我國不少電冰箱廠家廣為采用。

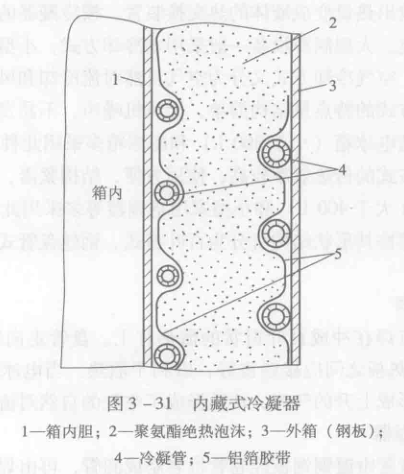

(3) 內藏式冷凝器：內藏式冷凝器又稱為箱壁式冷凝器，其結構如圖3-31所示。它將冷凝盤管擠壓或用鋁膠帶粘接在箱背或兩側薄鋼板的內側，利用電冰箱外殼作散熱板。平背式電冰箱采用的就是內藏式冷凝器，其箱體顯得簡潔、明快，但散熱效果較差，故需適當加長冷凝管道以改善散熱條件。采用內藏式冷凝器后，電冰箱隔熱層厚度也要相應增加。

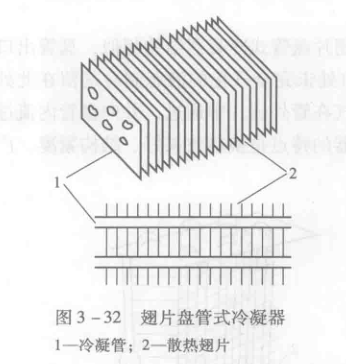

(4)翅片盤管式冷凝器：如圖3-32所示，它利用風扇強制通風，對制冷劑進行冷卻。盤管由鉆管或銅管制成，即將其穿套在一組鋁片或銅片上，經脹管或焊接而成。其結構緊湊，冷卻能力強，適用于功率在200W以上的大型電冰箱或空調器。
