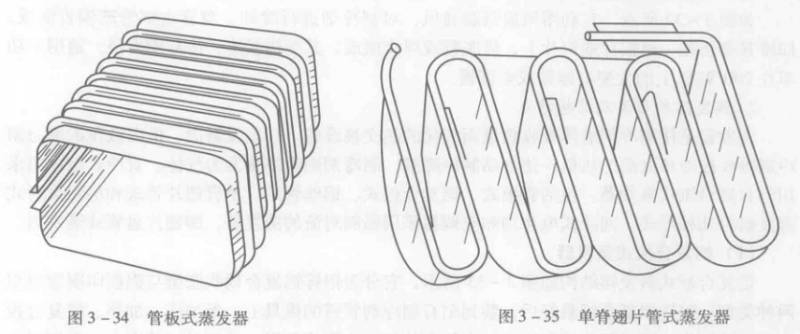

(2)管板式蒸發器：管板式蒸發器結構如圖3-34所示，將銅板或鋁板變成“口”字形，再將蛇形的銅管或鋁管焊接或粘結在其表面上。該蒸發器的特點是制冷劑在管內通過不會泄漏，盤管不與箱內空氣、水分接觸，因而不易腐蝕，可靠性高，壽命長，廣泛應用于直冷式雙門電冰箱的冷凍室中。

(3)單月翅片管式蒸發器：該蒸發器的翅片和管子材料采用銅材或鋁材經特殊加工制成，結構如圖3-35所示。其優點是傳熱效果號，制冷速度快，廣泛應用于雙門直冷式電冰箱的冷藏室中。

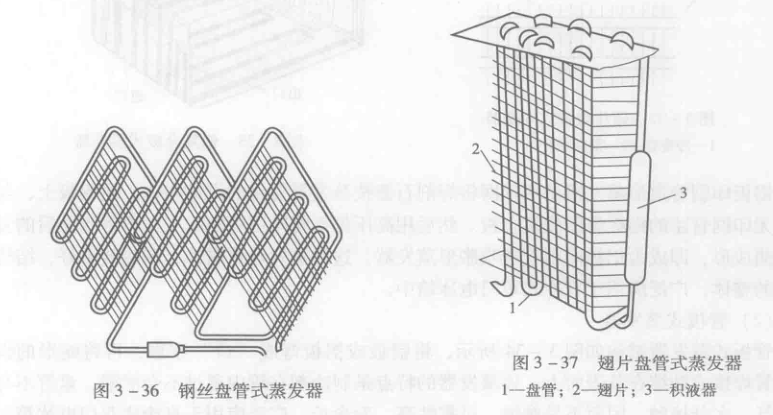

(4)鋼絲盤管式蒸發器：此蒸發器是將鋼絲點焊在銅管或鋼管上，其結構如圖3-36所示。目前廣泛流行的大容積電冰箱經常采用這種蒸發器。

(5)翅片盤管式蒸發器：翅片盤管式蒸發器結構如圖3-37所示，與翅片盤管式冷凝器結構相似，盤管出口處接有一段粗圓管(積液器)，其作用是讓蒸發器出口處未完全氣化的液態制冷劑留在此處，以免壓縮機產生液擊事故。其工作時用風扇強制空氣在管外翅片中通過，并向盤管內流過的液體制冷劑放熱，使制冷劑被蒸發成氣體。該蒸發器的特點是換熱效果好、結構緊湊，廣泛應用于雙門間冷式電冰箱。
