蒸發器是使制冷劑液體吸收熱量而氣化的熱交換設備。在蒸發器內，低溫低壓的液態制冷劑吸收被冷卻食品的熱量，使食品制冷降溫，制冷劑則吸熱車發為氣體。直冷式電冰箱采用的自然對流式蒸發器，包括管板式、鋁復合板式、鋼絲管式、單脊翅片管式和層架盤管式蒸發器等幾種形式。間冷式電冰箱和空調器采用強制對流的蒸發器，即翅片盤管式蒸發器。

(1)鋁復合板式蒸發器

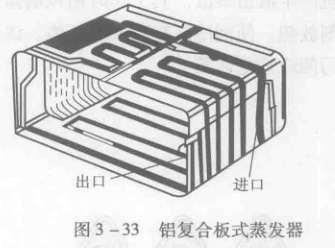

鋁復合板式蒸發器結構如圖3-33所示，它分為鋁鋅鋁復合板吹脹型與鋁板印刷管道型兩種類型。鋁鋅鋁復合板裁好后，裝到刻有制冷劑管道的模具上，經加壓、加熱，使復合板中間的鋅熔化，同時用高壓氮?dú)鈱⒖逃泄艿赖牟糠执得洺晒苄?。然后進行抽真空，無管道處的鋅層重新與鋁板粘合，即形成蒸發器板坯。板坯焊上制冷劑進、出管，并彎成“口”字形，最后經鋁陽極氧化處理，就制成鋁鋅鋁復合板吹脹形蒸發器。這種蒸發器由于鋅的存在，易產生腐蝕穿孔，維修率較高。鋁板印刷管道形蒸發器是用絲網將焊劑石墨按蒸發器管路的設計印在一塊鋁板上，與另一塊無印刷管路的鋁板研壓成復合板。然后用高壓氮?dú)鈱⒂∷⒐苈反得洠賹⒋得浐蟮膹?fù)合板麻曲成形，即成為鋁板印刷管道吹脹形蒸發器。這種蒸發器耐腐蝕，制冷效果好，結構為單一的整體，廣泛應用于直冷式單門電冰箱中。
