抽真空檢漏的目的是抽出系統中的殘留氮?dú)?充氮檢漏后的殘留氮?dú)?/span>);其次是檢查系統有無滲漏;第三是對系統進行干燥處理。在充注制冷劑之前必須進行抽真空操作。

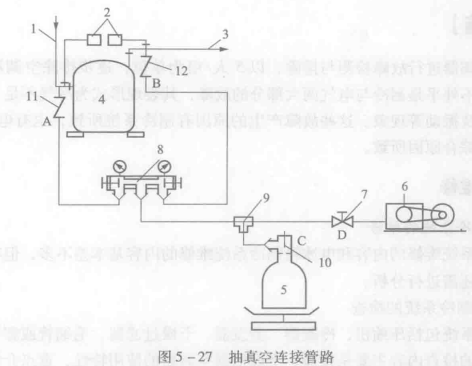

抽真空時的管路連接如圖5-27所示，該操作采用了復合式壓力計。復合式壓力計有三個連接口，左邊為低壓連接口，右邊為高壓連接口，中間接口可作為抽真空用，也可以作為制冷抽真空狀態機的充入管接口。對系統抽真空時，可以采用真空泵單獨抽真空操作。具體過程為:將制冷劑鋼瓶截止閥關閉,打開復合式壓力計的高低壓旋鈕(Hi和LO)，然后啟動真空泵，同時將D閥打開。真空泵運轉時間應在20min以上，當系統內的壓力達到規定值時，即可關閉D閥，停止抽真空操作。
根據經驗可知，空調器制冷系統容易泄漏之處可能是:
①壓縮機配管接頭處;
②冷凝器與管路銜接之處:蒸發器液管進口的螺母接頭或焊接口，氣管出口的螺母接口處或焊口及分配器接頭和蒸發器盤管變頭的連接處;
③各類閥的連接處及接頭螺母連接處。
