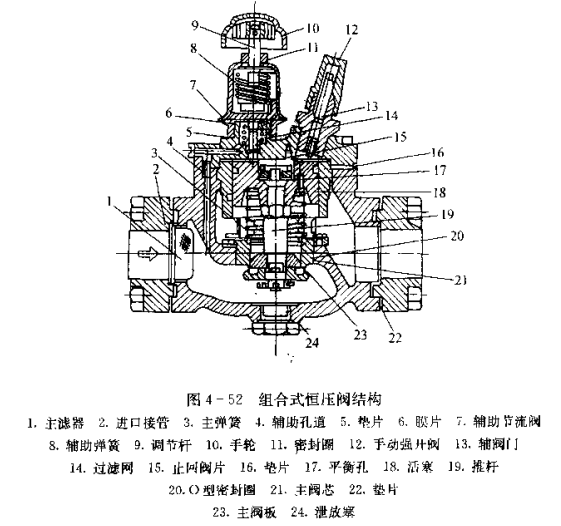

組合式恒壓閥結構如圖4-52所示，它由主閥和壓力導閥組成，其結構比較復雜。來自蒸發器的制冷蒸氣經輔助孔道進入，克服輔助彈簧的壓力將膜片向上推，將輔閥門打開，制冷劑蒸氣經輔閥門向下流動推開止回閥片，作用在活塞的上平面，推動活塞向下移動，帶動推桿、上閥芯、主閥板下移，主閥門被打開，制冷劑蒸氣從閥體流向制冷壓縮機。當蒸發壓力增大時，主閥門開度增大，使通過閥體的制冷劑流量增大，使蒸發壓力一下降;反之，當通過閥體的制冷劑流量減少時，則蒸發壓力升高。因此實現了對蒸發壓力的“恒壓”控制。
