水量調節閥是用來調節青島水冷式冷凝器水量，保證冷凝壓力穩定的一種自動控制元件。它是借制冷劑的冷凝壓力導入波紋管而產生的伸張力與預緊彈簧壓力的差值，來控制閥門的開啟度。當冷凝壓力較低時，預緊彈簧有足夠的壓力使閥門緊閉。

冷凝壓力與閥門的開啟度成正比，冷凝溫度上升時，閥門的開啟度隨之增大。冷凝溫度下降時，閥門的開啟度隨之減少。當冷凝溫度下降到一定程度時，預緊彈簧有足夠的壓力使閥門緊閉。

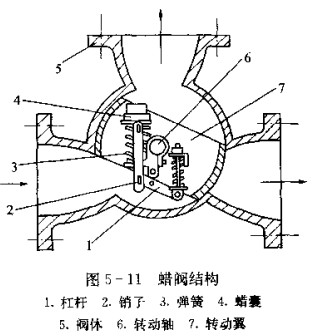

蠟閥是一種根據冷凝器的供水溫度來控制冷卻水流量的自動控制元件。其結構與工作原理如圖5-11所示。它是一種三通閥，在閥內設置一個用黃銅制成的蠟裹，蠟裹里密封著一種在溶解時能產生體積膨脹的特殊臘質，利用蠟質的膨脹作用，使三通閥自動地開關，來

控制冷卻水的流量，使用時，三通閥的一端接旁通閥，另兩端接冷凝器和冷卻塔。

當通過閥的水溫升高到使蠟溶解的值時，蠟的體積膨脹，通過推桿使其連接的銷子運動，帶動轉動翼在泵體旋轉，使通往冷卻塔的流量增加，旁通量減少，使循環水溫度逐漸下降。

當水溫下降時，轉動翼則反向旋轉，使通往冷卻塔的水量減少，而旁通量增加，使水溫維持在給定的范圍內，從而保證制冷系統冷凝壓力的穩定。
