在制冷過程中，若供液自控元件損壞，會使大量液體流回濟南制冷壓縮機，而造成濕行程故障。因此，在制冷系統中設置了回液自動控制裝置。

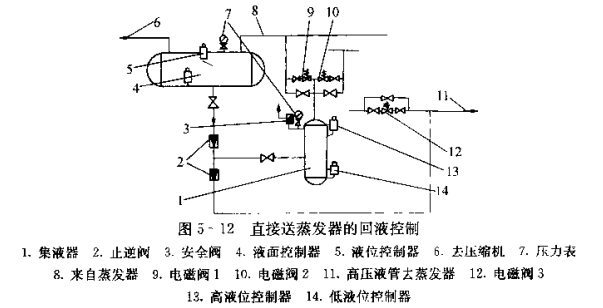

回液自動控制有多種形式，如圖5-12為直接送蒸發(fā)器的回液控制。主要由液位控制器、繼電器、電磁閥、集濾器液位控制器等構成。

當液位低于低液位控制器時，繼電器不通電，電磁閥2關閉，1、3打開，氣液分離器向集液器供液。當集濾器的液位達到高液位控制器的液位時，繼電器通電，使電磁閥1、3關閉，切斷了氣液分離器向儲液桶供液的通路，同時打開電磁閥2,高壓氣體進入集油器，使集油器壓力逐漸升高到與高壓儲液桶壓力相等。打開通往高壓液管的止逆閥，向蒸發(fā)器排液，直到液位低于低液位控制器為止。從而避免了因回液而造成壓縮機濕行程故障。
