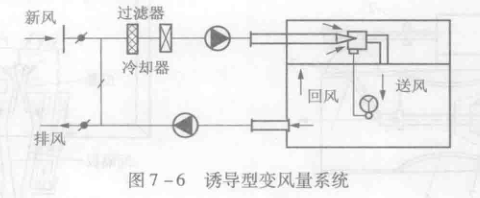

另一種變風量末端裝置是頂棚內誘導型風口，其作用是一次風高速誘導由室內進入頂棚內的二次風，經過混合后送入室內，其系統原理如圖7-6所示。誘導型末端裝置有兩種:一種是一次風、二次風同時調節的，室內冷負荷最大時，三次風閥門全關，隨著負荷的減小，二次風閥門開大，以改變一、二次風的混合比來提高送風溫度。由于它隨著一次風效的開度而改變誘導比例，所以控制困難。另一種結構即在一次風口上安裝定風量機構，隨著室內負荷的減小,逐漸開大二次風門，提高送風溫度。這種誘導型送風口還可與照明燈具結合，直接把照明熱量用做再熱。

誘導型變風量裝置有以下特點:

1)由于一次風溫可較低，所需風量少了，同時又采用高速，所以斷面較小，然而為了達到誘導作用卻提高了風機壓頭;

2)可利用室內熱量，特別是照明熱量，故適用于高照度的辦公樓等;

3)室內二次風不能進行有效的過濾;

4)即使室內負荷減少而房間風量變化不大，故對氣流分布影響比節流型小。
