1、制冷階段

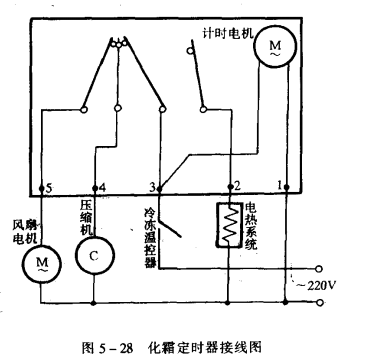

化霜定時器接線見圖5一28,，化霜定時器接頭使定時器計時電機與電源相接，接頭2與化霜電加熱系統相接，接頭3與冷凍溫控器相接，接頭4與壓縮機電機相接，接頭5與風扇電機相接。

在制冷階段，簧片3,4,5相互吸合，此時風扇電機、壓縮機電機和計時電機并聯后與冷凍溫控器串聯。當溫控器吸合后，風扇、濟南壓縮機運行，進行制冷。同時計時電機運轉，開始記時。當冰箱達到停機溫度后，溫控器斷開，風扇、壓縮機停止運行，同時計時電機也停止計時。由此可知，計時電機累積的是制冷系統運行時間。當累積運行時間到24小時以后，就進入化霜階段。

2、化霜階段

一進入化箱階段，簧片3與4,5斷開，與2吸合。此時化霜電熱系統與計時電機并聯后和冷凍溫控器申聯。這樣，壓縮機、風扇停止運行，而化霜電熱系統開始工作。隨著蒸發器逐漸被加熱至大約6℃時，化霜溫控器動作，控制簧片2,3斷開，此時化霜電熱系統停止對蒸發器加熱，但計時電機仍在運轉。當計時電機運轉到化霜設定時間(約30分鐘)以后，化箱定時器簧片發生一系列動作，結束化霜階段，進入風扇延時階段。

3、風扇延時階段

由于化霜結束后蒸發器溫度較高，倘若此時壓縮機、風扇同時工作，勢必將蒸發器附近的熱空氣送入冷凍室，影響食品的儲存。為此設置了風扇延時，只啟動壓縮機。當蒸發器溫度降到一定程度以后，再啟動風扇，使送人冷凍室的是冷空氣。進人風扇延時階段后，簧片4與簧片5斷開，簧片3與簧片4吸合，此時壓縮機和計時電機與壓縮機并聯后與冷凍溫控器串聯。在此溫度下，冷凍溫控器必然閉合，所以壓縮機運轉，蒸發器降溫。當溫度降至約0.5℃時，化霜溫控器控制簧片2恢復到原位置，為下一個化霜過程作好準備。

當計時電機運行時間達到延時設定時間(約15分鐘)以后，簧片5與簧片3,4吸合，重新進入制冷階段。
