小型空調器的封閉式壓縮機所用電動機的啟動方式分單相電源與三相電源兩大類型。

單相電源電動機的啟動方式

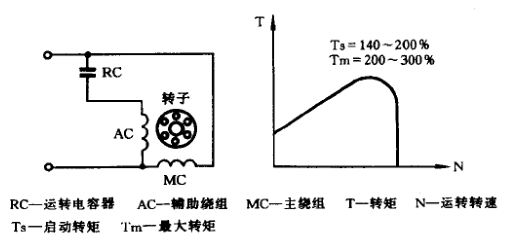

單相感應電動機的啟動方式有多種形式,但小型空調器封閉式壓縮機普遍使用的形式是電容運轉式啟動。電容運轉式電動機是在啟動或運轉中,把相同容量的電容串聯接到啟動(或稱輔助)繞組回路上,其結構是從電容啟動式電動機上去掉了啟動電容和啟動繼電器,接上能連續使用的電容器。它可在額定工況下,在連續工作的電動機上使用,其連接方式如圖2-7所示。

電容運轉式電動機比電容啟動式電動機的啟動轉矩小，特別是低速時的轉矩小，但隨著轉速的增加,其轉矩也增大。小型空調器所使用的節流元件為毛細管時,使用此種啟動應,因而普遍使用在小型空調器的壓縮機上。
