空調器所使用的蒸發器,在用熱力膨脹閥為節流器的場合,大多是把制冷劑分成多路進入蒸發器。然而向盤管中分配制冷劑是一個很復雜的問題,不像水,鹽水和蒸汽的分配那樣簡單。要把由膨脹閥流出來的液體和氣體均勻地分配到各條通路,用簡單地進行集管分配是達不到均勻分配要求的,必須使用特制的分配器。

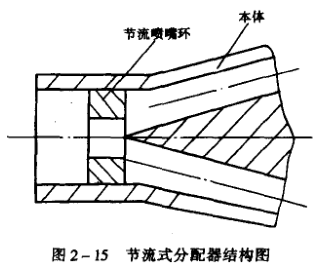

分配器的型式很多,有離心式、節流式、文丘里式。由于節流式分配比較均勻上且比較容易加工,目前大多空調系統都使用這種型式的分配器。節流式分配器是由一個分配本體和一個可裝拆的節流噴嘴環組成,如圖2-15所示。節流環的出口有一圓錐體,各條流路的液體沿圓錐體分開流出,圓錐的底部,有許多均勻分布的孔用于連接蒸發管。制冷劑由入口經節流噴嘴環而進入分配體,再經圓錐體分別進入各分路孔,而后進人蒸發器各分路蒸發管中。節流噴嘴環孔的尺寸,按分配頭的容量不同而確一定,所以,應按容量需要來選擇或更換節流噴嘴環。

當高壓制冷劑液體經膨脹閥節流后,流出膨脹閥的是氣液混合體一一濕蒸氣。雖然液體的質量占約80%以上,但蒸氣卻占有較大的容積,液體和燕氣以不同的速度流動,并且分成不同的層次。由于重力作用,液體在管子底部流動,而蒸氣在上部流動。若用一般的分液管時,就會出現氣液分配不均勻,使一部分分液管收入的液體多而蒸氣少,而另一部分分液管則收入的液體少蒸氣多,造成一部分蒸發管內液體過多而汽化不了,另一部分蒸發管內液體卻少而不夠汽化,使束個蒸發器面積不能充分發揮,從而減少了有效的蒸發面積,達不到應有的制冷量。當使用了分配器以后,就可避免上述情況發生。

當濕蒸氣進入分配器通過節流噴嘴孔時,將產生較大的壓力降而使其流速增加,從而出現沙流,加劇了制冷劑的擾動,使氣液制冷劑充分混合。流出節流孔后,就碰到一個錐體,錐體的圓周就均勻分布許多流出孔通路,保證了流體等量地流向各分路管。
