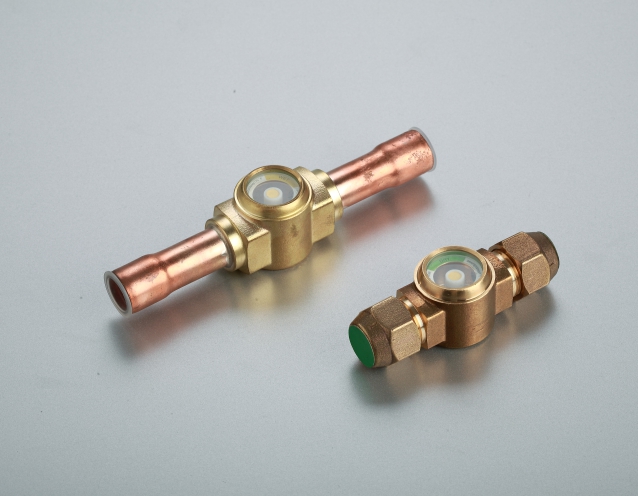

視液鏡安裝在冷凝器(或儲液器)與節流元件之間,用以檢查制冷劑的流動狀態,其外形如圖2-22所示。在正常情況下,視鏡通過的是過冷液體,當視鏡中看到有氣泡混在液體中流動時,則系統內的制冷劑不足,需要補充制冷劑。或者是配管細長,流動阻力大,液管內有閃發蒸氣,發生這種情況應及時改善或糾正。

當制冷系統在運行中充注制冷劑時,視鏡開始有較多氣泡流過,之后,氣泡逐漸減少,最后氣泡消失,通過的全是液體。這時制冷系統循環的制冷量為最佳充入量。對裝有儲液器的制冷系統,在充制冷劑時,當看到視鏡流動的全是液體后,還可適量增加充量。度計用以觀察和判斷氟里昂制冷劑中的含水量情況。

 它與視液鏡合為一體,有的視液鏡底部裝有濕度顯示板,根據系統中制冷劑的含水率而改變顯示板的顏色,成為測量含濕量的濕度計。濕度計可以根據顯示的顏色,判斷制冷劑中的水分是否處在安全允許值內,如果顯示含水量增加到危險的程度就需要更換干燥器,以減少含水量。
