近幾年來,空調裝置的主要部件一一壓縮機、熱交換器、風機、電器控制等有了很多的改進,使空調裝置的運行效率不斷提高;在節約能源一一省電方面也有了很大收效;同樣重要的制冷循環部件一一節流裝置也在不斷改進與提高。而一直使用的毛細管及熱力膨脹閥,對使用的負荷范圍變化大和壓縮機性能的改變,維持最佳的制冷循環,以謀求高效率這一點,一直不能適應。為此,為獲得比以往控制范圍更寬廣,調節反應快的高精度的節流裝置,近幾年來研制出了使用電子控制的膨脹閥。

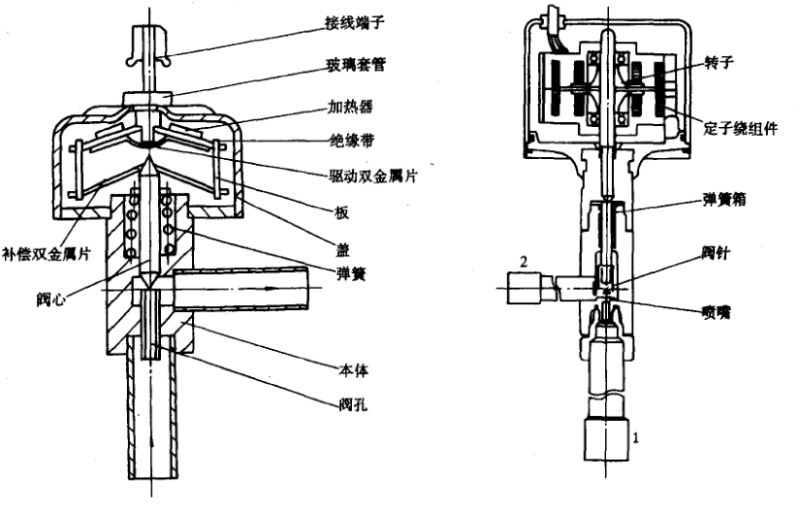

柱塞式電子膨脹閥：柱塞式電子膨脹閥以電磁力為驅動源,傳感器感受信號并傳給微電腦,微電腦發出指令以調節驅動力,從而控制閥門的開度。圖2-14所示為柱塞式電子膨脹閥的結構圖。管子“1"為進液管,它來自冷凝器的高壓液體。管子“2"為流出的低壓氣液混合體的通道。低壓氣液混合體是經過閥門節流后,通過管子“2"流向發器的。閥心與電磁線圈中的柱塞相連接,以往復運動來調節閥口的開度。電磁交接通電源后,其電磁力與通電電流成正比,作為柱塞驅動力的電磁力在克服了彈簧的壓縮力后將柱塞移至新的位置而處于新的平衡,從而控制節流口的開口面積。如電磁線圈停止通電,則電磁力消失,彈簧壓迫柱塞移動而關閉閥門。這樣便可由電磁閥的電磁力來控制膨脹閥的開與關,從全開到全閉時間為20ms。

柱塞式電子膨脹閥有兩個傳感器,一個貼在蒸發器進口管道上,一個貼在蒸發管的出口管道上，這兩個傳感器都將溫度信息轉換為電信號送到微電腦進行處理，然后發出適當?shù)目刂菩盘?hào)給電子膨脹閥，以調節閥門開度。柱塞式電子膨脹閥具有與熱點膨脹閥同樣的優點，其反應更敏捷，從全開到全閉的時間更短，過熱度控制可通過微電腦進行自由選擇。
