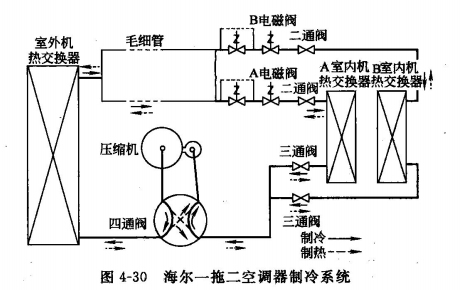

圖4-30是海爾單壓縮機一拖二空調器制冷系統，是目前使用較多的單壓縮機一拖二形式，它與普通一拖一空調器相比有以下幾個特點。

①有兩個室內換熱器分別用A電磁閥和B電磁閥控制，可以同時工作或單獨工作。②用二型節流裝置。③只有一臺濟南壓縮機不會共振，嗓聲低，單臺室內機工作時，實現能量登加，制冷制熱迅速。

從圖4-30中可以看出，制冷劑從室外機換熱器出來后分成了兩路，分別接A, B兩個室內機換熱器，每一路上都裝有一個電磁閥，由電路進行控制。電磁閥通電，相應的室內機工作。
