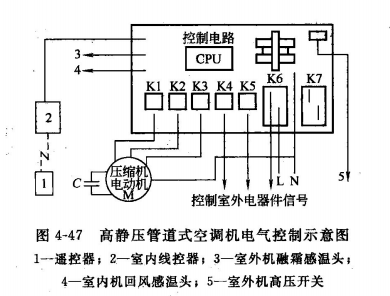

高靜壓管道式空調機 圖4-47所示為高靜壓管道式空調機電氣回路和控制示意圖。高靜壓變速風機電動機由控制器內的繼電器K1, K2, K3觸點邏輯切換，對其進行調速控制。通過繼電器K6將交流信號提供給室外三相接觸器KM控制線圈，控制繼電器觸點吸合或釋放，即可控制濟南壓縮機電源。

由繼電器K4向室外側風機電動機提供電源。繼電器觸點作為風機電動機的電源開關，控制繼電器觸點即可控制風機電動機運行或停轉。繼電器K5控制電磁四通換向周，用于制冷/熱泵制熱切換。

通過室外機除霜感溫頭和室外機高壓開關輸入信號，控制器對室外側運行進行監(jiān)測。若空調系統(tǒng)運行時壓力超過限定值，或熱泵制熱運行時滿足除霜運行條件，控制電路立即做出相應的邏輯操作，滿足系統(tǒng)的控制要求。

室內機回風感溫頭用于檢測室內溫度狀況。控制電路根據(jù)該溫度傳感器檢測到的室內回風溫度，及時調整繼電器K1, K2, K3的工作狀況，使其符合調速電動機轉速對電流輸入端的要求。調整風機電動機的轉速，改變送風量，滿足室內負荷要求。
