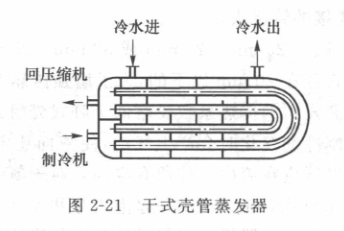

干式氟利昂殼管蒸發器是用來冷卻淡水的氟利昂殼管式蒸發器。在這種蒸發器中,制冷劑液體是在管內蒸發的,被冷卻介質在管外流動。此時液態制冷劑的充注量很少,為管組內部容積的35%~40%,而且制冷劑在氣化過程中不存在自由液面,所以稱為干式蒸發器。這里，氟利昂液體是從前端蓋的下部分兩路進入傳熱管入,往返四個流程,蒸發產生的蒸氣由同一端蓋的上部引出。被冷卻的水是在管外流動,由這體上方的一端進入,從另一端流出。為了提高水流速度以強化傳熱,在蒸發器的殼體內橫跨管氟裝設多塊折流板,如圖2-21所示。

干式蒸發器克服了前述滿液式蒸發器的缺點,主要的優點有以下幾方面。

(1)制冷劑的充注量很少,使用成本大為降低,且不需設貯液器,使機組的重量和體積大為縮小。

(2)由于氟利昂蒸氣在管內具有較大的流速,可將潤滑油帶回壓縮機中。

(3)與滿液式殼管蒸發器相比，干式蒸發器的傳熱系數也有所提高。
