電流互感器 電流互感器其實也相于一個變壓器，一次繞組為在中間孔穿過的電源引線(通常為壓縮機引線)，二次繞組安裝在互感器上。

檢測壓縮機引線 美的KFR-26GW/DY-B (E5)室內機主板上，電流互感器中間孔穿入壓縮機引線，，說明CPU檢測為壓縮機電流;如果電流互感器中間孔穿入交流電源L輸入引線，則CPU檢測為整機運行電流。

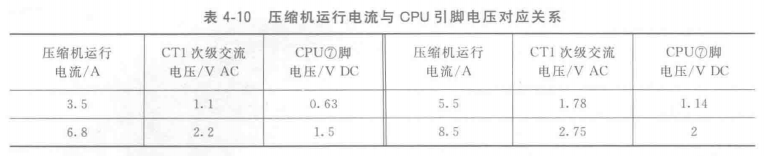

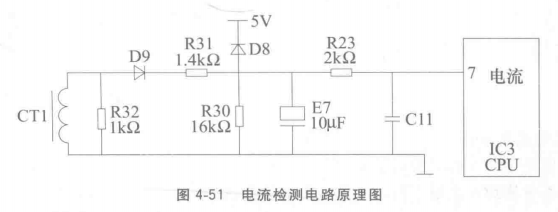

工作原理 電流檢側電路原理圖見圖4-51，濟南壓縮機運行電流與CPU引腳電壓的對應關系見表4-10。

當壓縮機引線(相當于一次繞組)有電流通過時，在二次繞組感應出成比例的電壓，經D9整流、E7濾波、R31和R30分壓，再經R23送至CPU的⑦腳(電流檢側引腳)，CPU(⑦腳)根據電壓值計算出壓縮機實際運行電流值，再與內置數據相比較，即可計算出壓縮機工作是否正常，從而對其進行控制。

測量電流互感器二次繞組阻值 使用萬用表電阻擋，測量電流互感器的二次繞組引腳阻值，實測為483Ω;如果實測為無窮大，則為繞組開路損壞。

臥式電流互感器 在實際應用中，還有一種臥式電流互感器，這種電流互感器未設檢測引線穿入孔，而是直接焊在主板上面，實測一次繞組阻值為0Ω，二次繞組阻值為560Ω。
