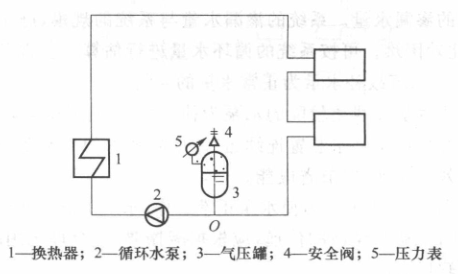

氣壓罐是一鋼制圓筒形容器,一般多連接到循環水泵入口。鮮內上部空間充有空氣或氮氣,下部為水。圖3-17為氣壓罐定壓原理圖。氣壓罐相當于一個密閉的膨脹水箱。它的應用省去了安裝高位膨脹水箱所帶來的困難。系統的壓力狀況由氣壓罐3內的壓力來控制。當系統內水受熱膨脹時,罐內水位升高,氣體空間減小,壓力增高。當水位升高到正常的最高水位時,罐內壓力達到上限壓力時,由自控裝置(電接點壓力表5或其他設施)使補給水泵停止運轉。如果壓力進一步升高,負頂安全閥4啟動,排氣使罐內壓力下降。當系統水溫下降或漏水時,罐內水位下降。若水位下降到規定的最低水位時,負內壓力達到下限壓力,此時上部補氣,同時控制補給水泵自動啟動補水,使罐內水位升高,壓力不會低于下限壓力。系統內O點的壓力穩定在上下限壓力之間。

低溫水采暖,空調水系統,負內可用空氣定壓。如為高溫水,可用氮氣定壓。和氮氣定壓比空氣定壓可減少對系統的氧腐蝕,但要專門配備氮氣瓶以及充氮氣的部件。氣壓負的調節容積是其壓力上下限之間所對應的容積,應保證水溫在正常溫度波動范圍內能有效地調節系統熱脹冷縮時水量的變化。這也是選擇氣壓負時應注意的指標之一。
