安裝同步電機引線

①由于原機主板同步電機供電使用插座相對應同步電機使聲11插頭，與通用板接線端子不匹配，因此將插頭改為通用板適用的接線插。

②安裝引線 同步電機供電為交流220V，共有2根引線，使用時不分極性，將其中1根引線插在通用板上和“N”相通的端子上，另1根引線插在標有“擺風”的端子上。

安裝室外機負載引線

由于室外風機和青島四通閥線圈引線直接焊在原機主板上面，因此需要另外再找，并將其中一端制成接線插，作為室外風機和四通閥線圈的引線。

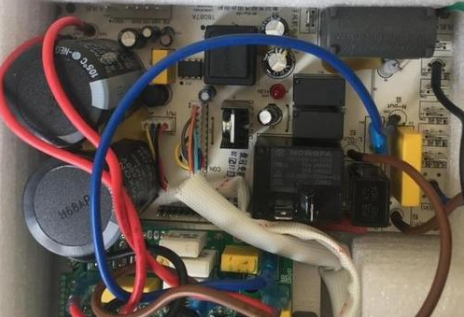

將壓縮機引線安裝在壓縮機繼電器端子(端子和保險管不通)2根引線。將準備好的其中一根引線一端插在通用板上標有四通閥”的端子上，另一端固定在室內外機的接線端子上，作為四通閥線圈的連接線。將另一根引線一端插在通用板上標有“外風機”的端子上，另一端固定在室內外機的接線端子上，作為室外風機的連接線。

顯示板組件

連接有2種方法，一種是將顯示板組件直接固定在室內機面板上，一種是不用通用板配備的顯示板組件，使用原機顯示板，通過更改引線的方式可以達到同樣的目的，且不影響空調器的美觀。

1、直接固定顯示板組件 顯示板組件包括指示燈(3個，分別為電源、運行、定時)、遙控信號接收窗口、應急開關按鍵，將顯示板組件安裝在室內機面板合適的位置上即可。

2、更改引線使用原機顯示板 考慮到將顯示板組件直接安裝在室內機面板上會影響空調器的美觀，而原機顯示板上設有按鍵、接收器、指示燈.因此本例實際操作時不使用通用板配備的顯示板組件，而是將引線接至原機顯示板相關元件的引腳上.利用原機顯示板的元件，達到控制通用板的目的。其步驟如下。
