壓縮機是制冷系統四大部件之一，檢查壓縮機的好壞及區分其繞組端子是制冷系統檢修經常遇到的問題。

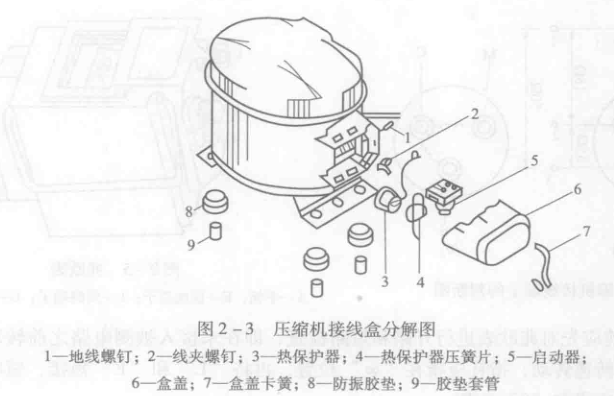

(1)壓縮機的檢查：檢查壓縮機電動機繞組直接的方法是用萬用表測量繞組的直流電阻值。其方法是拆下壓縮機接線盒，取下熱保護器和啟動器，如圖2-3所示，用萬用表的R×1擋測量電動機繞組的阻值。如果某一繞組的阻值無窮大，則表明該繞組斷路;如果兩繞組的阻值均為無窮大，則有可能是電動機繞組內引線插頭脫落或兩個繞組均斷路。如果某一繞組或繞組之間的阻值過小，則可能是該繞組內部短路或者繞組與鐵芯短路。

(2)繞組端子的區別：壓縮機的機殼端子座上有三根引線柱，機殼外的三個端子分別用來連接啟動繼電器和熱保護器，引入機殼內的三個端子用于連接壓縮機電動機的三根引線。常用C表示電動機運行繞組與啟動繞組的公共引出線端，用M表示運行繞組的引出線端，用S(或A)表示啟動繞組的引出線端。以冰箱壓縮機為例，大多數的冰箱壓縮機采用單相阻抗分相式和電容啟動式電動機。電動機有兩繞組，即啟動繞組(又稱副繞組)和運行繞組(又稱主繞組)，啟動繞組電阻值較大,運行繞組電阻值較小。

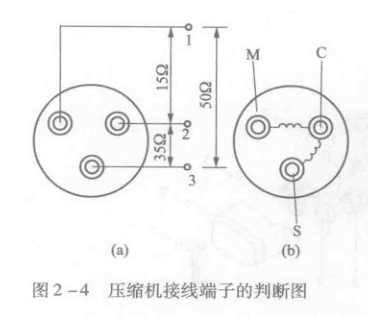

例如，某臺壓縮機電動機運行繞組的直流電阻為15Ω;啟動繞組的直流電阻為35Ω。利用這一特性，便可用萬用表來判定各接線端子。具體的判定方法如下，在測量之前，先分別在每個引線柱旁邊標上1、2、3記號，然后用萬用表的“R×1”擋分別測定1一2、2一3、3一1之間的電阻值，測得的電阻值如圖2-4(a)所示。1一2之間的電阻值為15Q，電阻值最小，應是運行繞組;2一3之間的電阻值次之，電阻值為35Ω，應是啟動繞組;3一1之間的電阻值最大，是運行繞組與啟動繞組之和。由此可得出:1為公共端子C;2為運行端子M;3為啟動端子S。如圖2-4(b)所示。
