冰箱蒸發器管路的末端一般都還緊密連接一小段比管路要粗一些的圓管，稱為積液管。它的作用是使在蒸發器中未能汽化的少量液態制冷劑完全汽化，以防止壓縮機吸入液態制冷劑導致液擊沖所事故。

干燥過濾器的作用:干燥過濾器是由于燥器和過濾器兩部分組成。在由冰箱的制冷系統中，它安裝在冷凝器的出口與毛細管的進口之間的液體管道中。它的作用主要有兩個，一是清除制冷系統中的殘留水分，防止產生冰堵，并減少水分對制冷系統的腐蝕作用；一是濾除制冷系統中的雜質，如金屬屑，各種氧化物和灰塵，以免和毛細管勝堵。

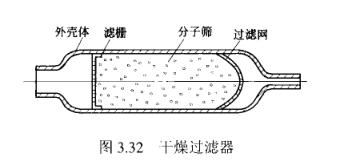

干燥過濾器的構造:家用電冰箱使用的于煤過濾器為人體式的，其結構如圖3.32所示。它是在鋼管制成的殼體兩端設有過濾網，中間裝入干燥劑。干燥劑不能更換。有多種物質可以作干燥劑，如無水CaCl、硅膠和分子得等，而電冰箱都是以分子往為干燥劑。維修制準系統時要整支更換。
