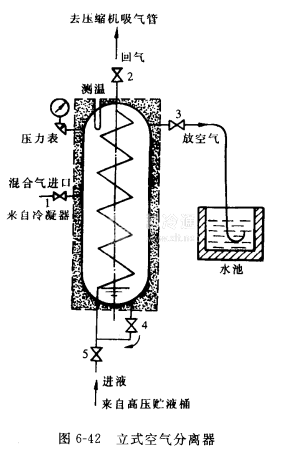

不凝性氣體分離器也稱空氣分離器,俗稱放空氣器。圖6-42為立式放空氣器,其分離空氣的原理是將空氣與氨氣一起降溫,在一定的壓力溫度下,氨氣液化為液體,而空氣仍為氣體,從而 能使兩者分離。桶內蛇型盤管就是一臺蒸發器。

放空氣的操作分自動控制和手動控制兩種。自動放空氣的程序：

1、首先開閥 1, 讓冷凝器不凝氣體與氨之混合物入空氣分離器(開閥 1前,空氣分離器處于待工作狀態),不進時再關閥 1。

2、開回氣閥 2,使盤管內與制冷機吸入口相通。

3、然后微開節流閥 5,使氨液經節流閥減壓進入盤管內蒸發,吸收混合氣體熱量 ,使混合氣體中氨氣冷凝成液體下沉,空氣集于上部。

4、稍等一會兒,開閥 3放空。空氣放完后,關閥3及閥 5。然后微開閥 4,使冷凝下來的氨液重復使用,最后關閥 4及閥 2,恢復空氣分離器原狀。

手動控制步驟為:

1、首先開閥 1 ,讓混合氣體進入放空氣器。

2、開閥 2,使盤管內制冷劑蒸氣被壓縮機吸走。

3、微開節流閥 5,給盤管供液。

4、微開閥 3,開始放空氣。

5、稍等一會,關閉閥 5,微開閥 ,使冷凝下來的氨液給盤管供液。

至此開啟操作完畢,直至放空氣結束,則先關閥 1及閥 3 ,檢查閥 5應關閉。讓壓縮機豚氣使空氣分離器內的壓力降低,以備下次使用,最后各閥均關閉。
