電氣原理接線圖

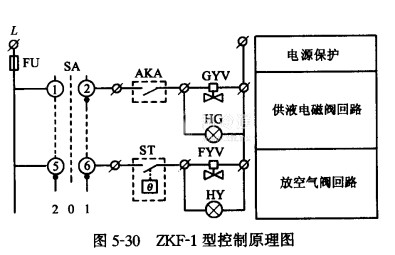

如圖5-30所示，當選擇開關SA撥到“0”位時，控制電源切斷，ZKF-1型可手動操作方式工作，ZKF-2型因有熱力膨脹閥阻隔，不能手動操作。

當選擇開關SA撥到“1”(右45°)位時，為常規操作，供液電磁閥GYV與制冷壓縮機開機信號AKA連鎖,AKA觸頭吸合，供液電磁閥GYV開啟，HG綠色信號燈亮，則表示ZKF工作，當溫度控制器ST下限接通，放空氣電磁閥FYV開啟放空氣。HY黃色信號燈亮，則表示正在放空氣，當溫度回升，溫度控制器ST，到達上限，ST觸點斷開。放空氣電磁閥FYV斷電關閉停止放空氣，同時HY黃色信號燈熄滅。進人下一個工作周期。

當選擇開關SA撥到“2”(左45°)位時，切除了供液電磁閥GYV，此時應將供液電磁閥下方的旁通閥桿往回退，使旁通供液，再用手動膨脹閥調節供液量。ZKF則長期自行供液降溫。其余控制程序與“1”相同。

使用與調整

1.ZKF自動型空氣分離器的安裝位置 一般是安裝在高壓貯液桶的上方600mm處，ZKF自動型空氣分離器下方的回液管與高壓貯液桶連通。ZKF殼體內冷凝下來的氨液靠重力直接流入高壓貯液桶內，殼體內不積液，效率較高。

2.溫度控制器的安裝 溫度控制器的溫包應插入冷卻盤管的中心和距頂部1/3處，溫包和溫度計的套管內應灌人冷凍油，管口用塑料膠帶纏封。

3.溫度控制器參數的調整 一般選擇WTK-11型氨用溫度控制器。溫度范圍-25℃~+15℃。溫度給定值的確定:

    單級壓縮蒸發溫度為-15℃系統，溫度控制器下限調在-5℃放空氣，上限調在+5℃以上停止放空氣。

    雙級壓縮蒸發溫度為-30℃左右系統，溫度控制器下限調在-15℃(或-10℃)放空氣，上限調在+5℃以上停止放空氣。
