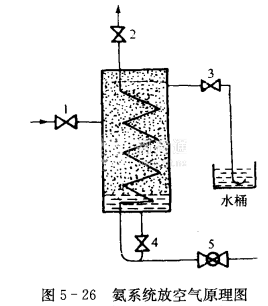

1)如圖5-26所示,首先開閥1,讓冷凝器不凝氣體與氨之混合物進入空氣分離器(開閥1前,空氣分離器處于待工作狀態),不進時再關閥1。

 2)開回氣閥2,使盤管內與制冷機吸入口相通。

3)然后微開節流閥5,使氨液經節流閥減壓進入盤管內蒸發,吸收混合氣體熱量,使混合氣體中氨氣冷凝成液體下沉,空氣集于上部。

4)稍等一會兒,開閥3放空。空氣放完后,關閥3及閥5。然后微開閥4,使冷凝下來的氨液重復使用,最后關閥4及閥2,恢復空氣分離器原狀。如一次未完成,可按上述辦法和程序反復進行。

上述為立式空氣分離器放空氣步驟,也適用于套管式空氣分離器。

 制冷裝置放空氣時注意事項:

 1)節流閥5不能開得過大,因盤管面積有限,以防蒸氣不完全使制冷機產生濕壓縮。閥5開啟大小可根據回氣管結霜情況及制淮機排氣溫度高低來調節。一般回氣管結霜不超過2m。如果制冷機吸入壓力較高,回氣管可能不會結霜。這時控制排氣溫度應不低于70℃。

2)閥1應全開,以減少混合氣體進入空氣分離器的阻力。

3)為促使混合氣體中氨氣冷凝,提高空氣分離效率,減少氨的損失,保證環境不受污染，閥3應開小一些。閥3開的程度可根據水桶中氣泡情況加以調整。如氣泡呈圓形上升而無體積變化,水溫也不上升,則放出的是空氣。由于氨易深于水,如果放出的氣泡體積變小,并有氨味溢出,水漸呈白色,同時水中能聽出爆竹聲則應關閉閥3。

如果是氟里昂系統,它無專門的放空設備。因此,平時盡可能注意不要讓空氣進入系統。如有空氣時應停車(最好是上早班前放),打開冷凝器項部的放空冰或制冷機排出閥多通用和孔堵頭,空氣從最高處放出,用手觸摸氣體,若是冷風就繼續放,如有涼氣感覺,說明有氟跑出,應堵上堵頭。

這里需要指出,氟冷凝器放空時,氯氣跑出往往是過熱氣體,不一定會有涼的感覺。因此氟系統放空時,應首先對系統是否有空氣作出明確判斷,確有空氣時才進行放空,否則就會浪費氟利昂。
