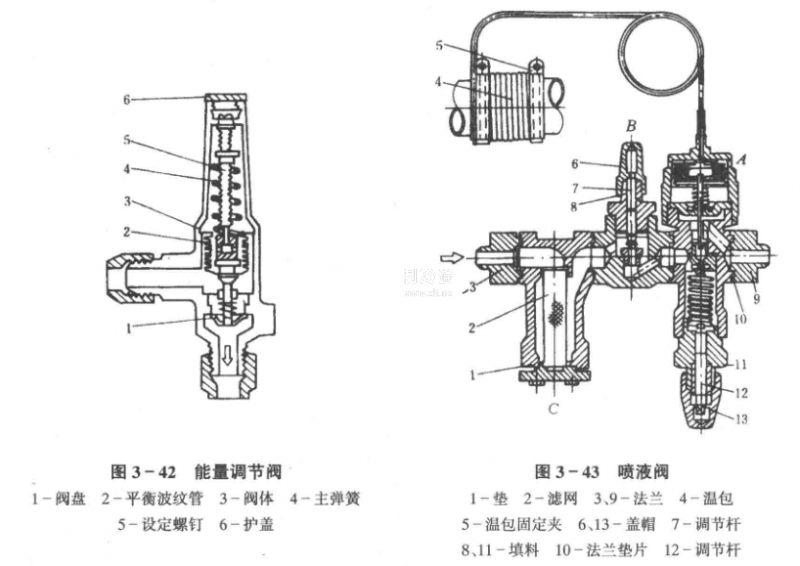

圖3一42所示為旁通能量調節閥的結構圖。該閥用于壓縮機的旁通能量調節中。通過調節設定螺釘，可以改變閥的開啟壓力值。閥盤1在主彈簧的作用力與閥后流體力的作用下運動。當閥后壓力高于設定的開啟壓力值時，旁通能量調節閥是處于關閉狀態。而當閥后壓力低于設定的開啟壓力位時，流體的力不足以克服彈簧的力時，旁通能量調節閥開啟。閥后壓力越低，閥的開度就越大。平衡波紋管的有效面積與閥盤的有效面積相當，可以消除閥的入口壓力即排氣壓力對閥工作的影響。阻尼機構9的作用是抑制壓縮機運行時出現的壓力脈動，從而保證閥的調節精度和工作壽命。

噴液閥的結構如圖3一43所示。它是由噴液調節閥A、手動節流閥B和過濾器C組成。噴液調節閥的工作原理與熱力膨脹閥相似，其作用是根據排氣溫度來調節液體的噴人量。根據制冷系統中所用制冷劑的不同，可以設置相應的排氣溫度所對應的壓力值，作為閥的開啟壓力值，在閥上預先調定好。一般R22的開閥溫度的調定值為80℃，調節范圍為50℃一110℃;

對于R717的開閥溫度的調定值為100℃，調節范圍為80℃一135℃。調節閥的感溫部分纏繞在壓縮機的排氣管路上，溫包內的工質壓力作用在波紋管上。這一壓力與設定值比較，當溫包內工質壓力達到并超過設定壓力值時，噴液閥開啟，并且排氣溫度越高，閥的開度越大，噴入的制冷劑液體量越多。調節閥中所用的波紋管的最高耐壓為1. 2MPa(表壓)，所以噴液閥后不允許安裝手動截止閥，以防止在工作中截止閥忘記打開時，高壓液體將波紋管吹破。在噴液閥前面可安裝電磁閥，該閥與壓縮機控制電路相連接，當壓縮機停機時，電磁閥斷電后關閉，可防止液體進入到吸氣管路。同時，為了保證所噴人的液體能充分地蒸發，防止發生液擊，在吸氣管上可以增加一個混合室，或使吸氣管路上的液體噴入口與壓縮機吸入口之間有一定距離，一般為2m以上，并且噴入的液體方向應與回氣的流動方向相反，即采用逆噴的方式。手動膨脹閥需事先手動調整好，該閥起到了限制最大噴液量的作用，避免噴液過多造成壓縮機產生液擊。過濾器的作用是防止閥門被臟物堵塞，保證閥門的正常使用。可以用手動節流閥、電磁閥和溫度控制器來代替噴液閥。
