根據機器設備的數量、尺寸和機房及設備間的大小,本著合理,美觀的指導思想進行總體布置,其布置形式大致有以下幾種:

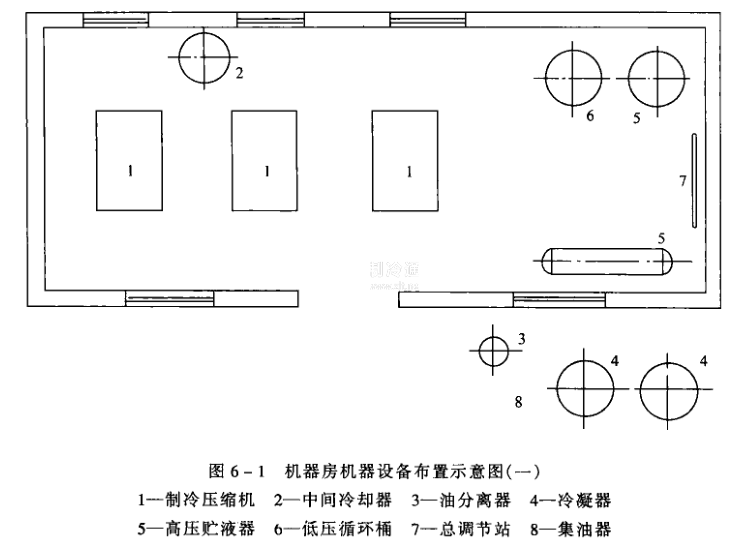

1 、單列式:主要通道在一側,壓縮機在機器間內成直線排列,其他設備則可靠墻布置。這種布置方法較適用于機器設備較少的小型冷庫,其特點是:出入機房方便,管道排列整齊 ,也便于操作管理。如圖6-1所示。

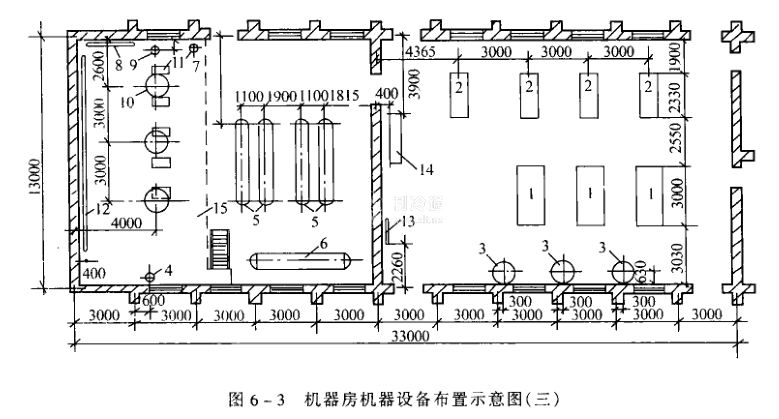

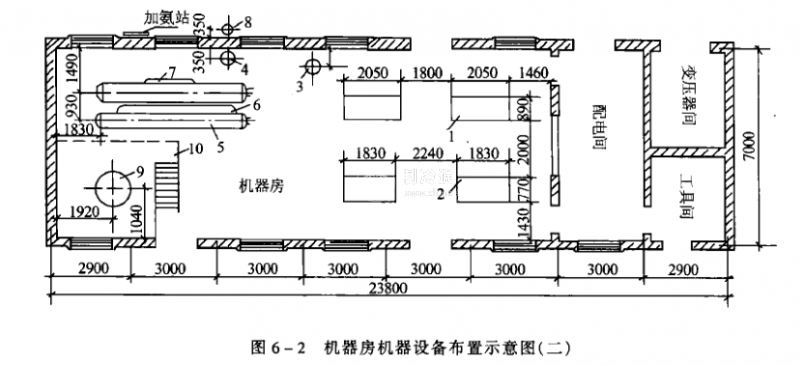

2、雙列式:制冷壓縮機在機器間內排成雙列,雙列壓縮機之間形成主要通道 ,吸排氣管可集中布置在通道上空,其它設備仍可靠墻布置。布置時,兩列壓縮機可以采用與通道同向布置（如圖6-2所示），但一般采用橫布置方式（如圖6-3所示）。這種布置主要通道在兩列制冷壓縮機中間，吸排氣接管可集中在通道上空，其他設備可靠墻布置。這種布置形式對大中型冷庫來說，具有機房面積利用率高，機器排列整齊美觀，便于接管，便于操作管理等優點。
