表面式蒸發器的工作原理_管片式蒸發器的結構性能

   2020-05-13 和平2326
核心提示:傳熱管為純鋼管,其規格有ф10mm x 0.5mm,ф10mm x 0.4mm,ф9mm x 0.5mm,ф9.52mm x 0.35mm,純鋼管分為光滑管和內螺紋管。內螺紋管即在鋼管的內壁制成螺旋狀,以利于增強換熱。

傳熱管為純鋼管,其規格有ф10mm x 0.5mm,ф10mm x 0.4mm,ф9mm x 0.5mm,ф9.52mm x 0.35mm,純鋼管分為光滑管和內螺紋管。內螺紋管即在鋼管的內壁制成螺旋狀,以利于增強換熱。翅片有多種形式,主要有平翅片、波紋翅和沖縫翅片,翅片設計成各種形狀,主要是為了增強空氣的攏動,提高空氣側的換熱面積及換熱系數,增加蒸發器的換熱能力。由于沖縫翅片的不斷改進,再與內螺紋管配合使用,蒸發器的性能大大提高,使得空調裝置越來越小。

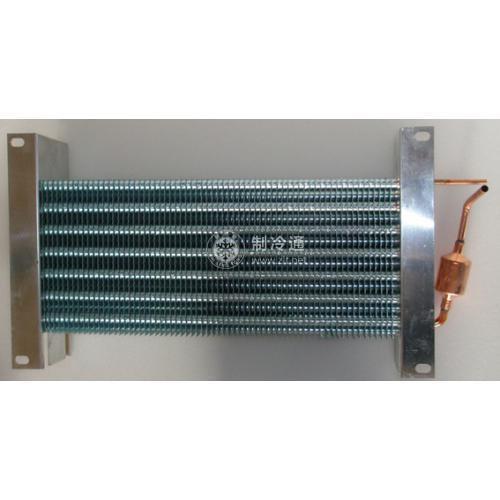

翅片管式發器是以0.1 mm~0.2mm厚的薄鋁片,按照蒸發器管組的排列形式沖成孔,成為整張的翅片,按發器所需要的片數,把翅片疊齊,將彎成U”形的蒸發器純鋼管一根根穿入翅片孔內,進行機械脹管,按加工要求在相鄰的管口上插入“U’形彎頭,進行釬焊,再接上進出口管,便成為一臺完整的蒸發器,然后充氣體檢漏,內、外部清洗,將進出口加上臨時封頭,蒸發器便加工完畢。


為了提高管片式換熱器的傳熱性能,在空氣側已開發出了不少的新型翅片,如波紋片、條形片和開窗片等,要進一步提高傳熱系數須強化管內側,提高制冷劑側的對流換熱系數,因此,須用螺旋槽管來代替光管。

內螺旋槽管是在管子內表面上加工出許多微細的螺旋槽,它與光管相比有如下特點:

(1)改善了制冷劑的流動方式,可提高表面換熱系數1.5~2.0倍。

(2)管內的壓力損失與光管差不多。

(3)翅片管換熱器的加工和制造方法基本上與光管相同。
