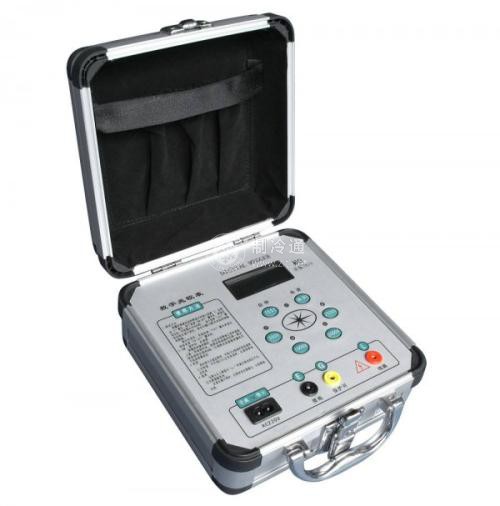

制冷設備維修工常用的兆歐表主要由高壓直流電源和電磁式流比計兩部分組成。

電磁式流比計是一種特殊形式的磁化測量機構。當用于搖動式交流發電動機F時，所產生的交流電正半周電流通過整流二極管VD1對C1充電。負半周時，VD1不導通，交流電流通過枯流二極管VD2對C2充電，這樣，在C1、 C2串聯電容的兩端便形成了直流高壓。此直流高壓一路經線圈B和限流電阻R2形成I2電流。另一路經被測電阻RX,限流電阻R2以及線圈A形成I1電流。

當被測電阻RX未接上時，線圈A中的電流為零，線圈B中的電流I2在永久磁鐵磁場的作用下產生逆時針方向的轉動力矩M2，轉動到鐵芯的缺口處停止，此時指針處于電阻刻度的無窮大位置。當被測電阻RX接上時，線圈A中的電流I1在永久磁鐵磁場的作用下產生順時方向的轉動力矩M1。當M1與M2的轉動力矩相等時，線圈停止轉動，指針即指出被測電限RX的電阻值。

兆歐表的規格以輸出電壓而定，對于家用制冷設備的檢測，一般使用500V~1000 V的兆歐表。
