滾動轉子式制冷壓縮機的結構和工作工程

   2020-05-29 和平3127
核心提示:滾動轉子式制冷壓縮機主要由氣缸、滾動轉子、偏心輪軸和滑板等組成。它具有一個圓筒形氣缸,在端蓋上部開設有不帶吸氣閥的吸氣孔和帶有排氣閥的排氣孔,排氣孔裝設排氣閥的目的是為了防止排出的氣體倒流。

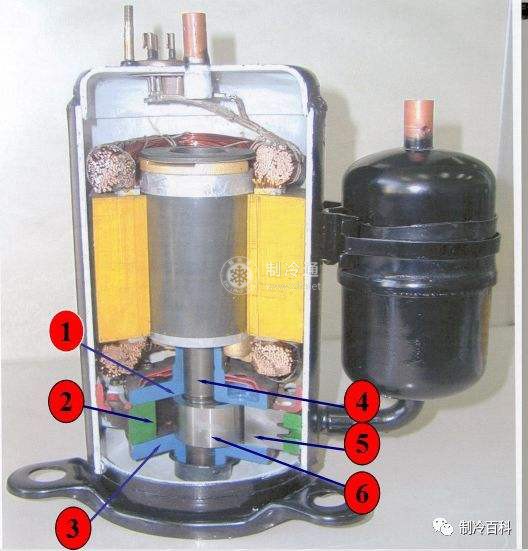

(1)結構

滾動轉子式制冷壓縮機主要由氣缸、滾動轉子、偏心輪軸和滑板等組成。它具有一個圓筒形氣缸在端蓋上部開設有不帶吸氣閥的吸氣孔和帶有排氣閥的排氣孔排氣孔裝設排氣閥的目的是為了防止排出的氣體倒流。套筒狀的滾動轉子被套裝在氣缸中心帶偏心輪的主軸上.主軸旋轉時,滾動轉子套筒沿氣缸內壁滾動,在氣缸間形成一個月牙形的工作腔,其位置隨主軸的旋轉而變動。

氣缸上部的縱向槽縫內裝有滑板,靠彈簧作用力,使滑板下端與滾動轉子表面緊密接觸,從而將氣缸的牙形工作腔分隔為兩部分,具有吸氣口的部分為吸氣腔,具有排氣口的部分為排氣腔。當電動機驅動主軸繞氣缸中心連續旋轉時,吸氣腔和排氣腔的容積均隨之改變,從而實現了吸氣、壓縮、排氣等工作過程。

(2)工作過程

滾動轉子式制冷壓縮機的吸氣、壓縮、排氣過程是在主軸旋轉兩圈中完成的,但是,滾動活塞被滑板分成的兩側,卻在同時進行吸氣與壓縮或排氣過程,所以可以認為壓縮機的一個工作循環仍是在一圈中完成的。
