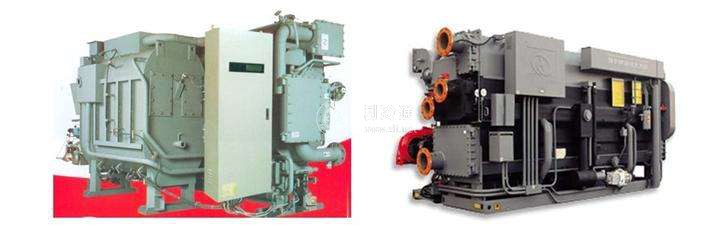

設置和高壓發生器相連的熱水器的直燃機機型

直燃機在高壓發生器的上方設置了一個熱水器12。制冷運行時，開啟閥A,B,C閥，直燃機按照串聯蒸汽雙效溴化鋰吸收式制冷機的工作原理制取冷媒水，還可以同時利用熱水器12制取生活熱水。制熱運行時，關閉與高壓發生器1相連管路上的A、B、C閥，熱水器借助高壓發生器所產生的高溫蒸汽的凝結熱來加熱管內熱水，凝水則流回高壓發生器。

將冷媒水回路切換成熱水回路的直燃機機型

制熱運行時，同時開啟冷熱轉換閥A與B(制冷運行時，需關閉圖中冷熱轉換閥A與B)，冷凍水回路則切換成熱水回路。冷卻水回路及冷劑水回路停止運行。

稀溶液由發生器泵9送往高壓發生器1.加熱沸騰，發生制冷劑蒸氣，經閥A進入蒸發器4;同時高溫濃溶液經閥B進入吸收器5，因壓力降低閃發出部分制冷劑蒸氣，也進入蒸發器。兩股高溫燕氣在蒸發器傳熱管表面冷凝釋放熱城，蒸發器傳熱管內的水吸收制冷劑蒸氣的熱量而升溫，制取熱水，而凝結水自動流回吸收器與濃溶液混合成稀溶液，稀溶液再由發生器泵送往高壓發生器加熱。

將冷卻水回路切換成熱水回路的直燃機型

關閉閥B，開啟閥A，即為制冷循環;開啟閥B，關閉閥A，將冷卻水回路切換成熱水回路，發生器泵9和吸收器泵8運行，蒸發器泵10和冷凍水泵停止運轉。

從吸收器5返回的稀溶液，在高壓發生器1中吸收燃?xì)饣蛉加偷娜紵裏幔a(chǎn)生高溫蒸汽，溶液濃縮后經高溫濟液熱交換器7進入低壓發生器2;高壓發生器發生的蒸氣進入低壓發生器的加熱管中，加熱其中的溶液.發生蒸氣，并進入冷凝器3，加熱管內熱水。低壓發生器傳熱管內的凝水和冷凝器的凝水經過閥8一同進入低壓發生器，稀釋由高壓發生器送入的濃溶液。溫度較高的稀溶液通過低溫溶液熱交換器6返回吸收器5，經噴淋系統噴灑在吸收器冷卻盤管上，預熱管內流動的熱水，積存在吸收器底部的稀溶液由發生器泵9加壓進入高壓發生器;預熱后的熱水進入冷凝器盤管內，被進一步加熱，制取溫度更高的熱水。
