套管式冷凝器的工作原理

   2020-07-07 和平3056
核心提示:套管式冷凝器。它由兩種不同直徑的管子套在一起組成,主要用于小型氟利昂空調器機組,置于單機制冷量小于25 kW的制冷裝置中。

套管式冷凝器。它由兩種不同直徑的管子套在一起組成,主要用于小型氟利昂空調器機組,置于單機制冷量小于25 kW制冷裝置中。

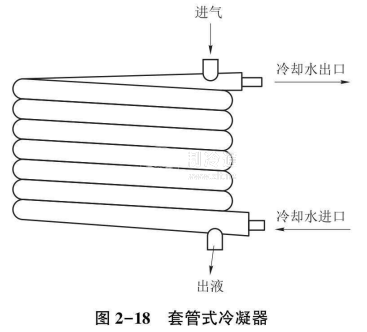

2-18所示為一套瞥式冷凝器,它的外管為內徑50mm的無縫鋼管,管內套有幾根紫銅管(稱內管),裝好后在彎管機上彎曲成螺旋形狀。制冷劑蒸氣從上方進入套管的空腔,在內管外表面冷凝,液體在外管底部依次下流,從下端流入儲液器中。冷卻水從冷凝器的下方流入,其流動方向是自下而上,與氟利昂的流動方向相反,這樣能夠?qū)崿F(xiàn)比較理想的逆流換熱,因此傳熱系數較高。內管為縱向外肋片銅管、肋化系數為3.2、制冷劑為R22時,其傳熱系數約為930W/(m2· K)。

套管式冷凝器可以套放在壓縮機的周圍,不占用專門位置,還可以減少壓縮冷凝機組的外形尺寸。這種冷凝器的缺點是冷凝液體積存在管內下端,使管子的傳熱表面得不到充分利用,且單位傳熱面積的金屬消耗量大。
