高壓系統隨冷庫生產及儲存貨物對庫房溫度要求的不同，有單級壓縮系統、雙級壓縮系統之分，或者同時有單級和雙級壓縮系統。各種系統所采用的壓縮機和輔助設備的型號及臺數根據具體條件各不相同，這里只列舉某些比較常見的典型系統進行介紹。

圖3-20所示為單級壓縮高壓系統原理圖。低壓系統為重力供液式，在機房內設有回氣處理裝置—氨液分離器及排液桶。如低壓系統為氨泵供液式，回氣經低壓循環儲液桶做氣液分離處理后，即可直接進入壓縮機，用不著另加回氣處理裝置。此外，若壓縮機本身帶有氨液分離器，則可不另設氨液分離器。

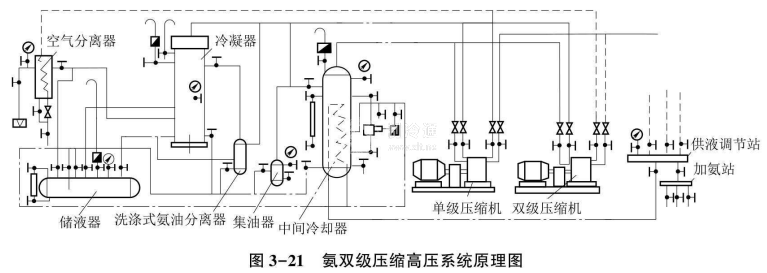

圖3-21所示為采用兩臺單機雙級壓縮機的雙級壓縮高壓系統原理圖。壓縮機本身不帶氨油分離器，兩臺壓縮機共用一臺洗滌式氨油分離器，放油通過集油器。進入壓縮機的回氣若來自重力供液系統。則應根據具體情況考慮是否按圖3-20所示那樣加設回氣處理裝置。

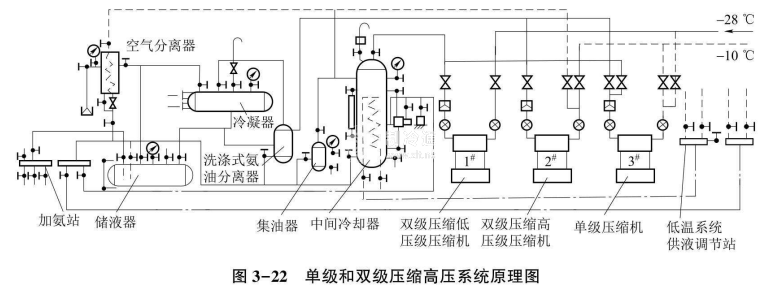

圖3-22所示為雙級壓縮及單級壓縮聯合組成的高壓系統原理圖，1#壓縮機6AW12. 5為雙級壓縮的低壓級壓縮機，2#壓縮機6AW10為雙級壓縮的高壓級壓縮機，3#壓縮機6AW10為單級制冷壓縮機。在管路連接上，2#機及3#機可以對換使用，選配2#機及3#機的電動機功率時，應按兩種不同工況進行校核。
