WTQ-288型電接點壓力式溫度計適用于測員20m之內對銅和鋁合金不起腐蝕作用的液體、氣體的溫度，并能在工作溫度達到和超過預定值時，發出電信號和警鈴。它也能作為溫度調節系統內的電路接觸開關。

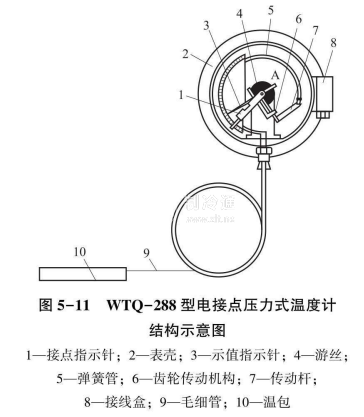

其結構示意如圖5-11所示。溫包、毛細管和彈簧管組成一個密閉的感溫系統，系統內充注一定壓力的氮氣。溫包插在被測介質中，當被測介質的溫度變化時，溫包內氮氣的壓力也相應變化，此壓力經毛細管傳給彈簧管并使其變形。借助與彈簧管自由端相連的傳動桿，帶動齒輪傳動機構，使裝有示值指示針的轉軸偏轉一定的角度，于標盤上指示出被測介質的溫度值。

溫度計電接點裝置的上、下限接點?？砂葱枰柚鷮Ｓ描€匙調整上、下限接點指示針的位置(圖5-11中只畫出了一根指示針)，使測溫范圍在任一預定伎上，動觸頭是隨著示值指示針一起移動的。當被測介質的溫度達到和超過最大(最小)預定值時，動觸頭便和上限接點(或下限接點)接觸，發出電信號或警鈴，或閉合(斷開)控制電器。

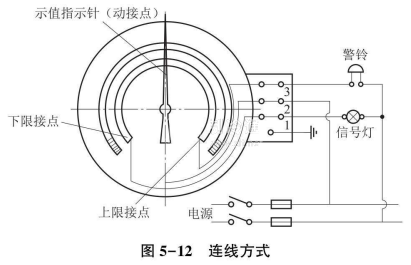

接點的裝置方式。一個作為最小極限(下限)接點，一個作為最大極限(上限)接點，如圖5-12所示。如果按圖5-12的方式接線，當被測介質的溫度下降到下限值時，示值指示針(動接點)就和下限接點相接，1、2接通，信號燈亮;當被測介質的溫度上升達到上限值時，動觸頭就和上限接點相接，2,3接通，警鐘響。

由于WTQ-288型溫度計的接點功率容量小于10V·A，故一般只能串聯在控制線路中，不能直接串聯在動力線路中進行“斷開”與“閉合”的動作，所以需要通過中間繼電器在動力線路中執行“斷開”與“閉合”的控制，否則觸頭易燒壞。
