壓力繼電器是壓縮機吸氣和排氣壓力的保護器件。開啟式壓縮機制冷設備常用壓力繼電器來保護壓縮機，以使設備能在預定的壓力下安全地運行。

壓力繼電器是一種受壓力信號控制的電器開關，當系統高壓端的壓力超過額定值(可調整)或系統低壓端的壓力低于額定值(可調整)時，高、低壓力繼電器的電觸頭分別切斷壓縮機電源，保護性停機。

壓力繼電器有高壓繼電器和低版繼電器，也有由高壓繼電器和低壓繼電器組裝在一起的高低壓力繼電器。下面以KD型高低壓力繼電器為例來介紹壓力繼電器。

內部結構

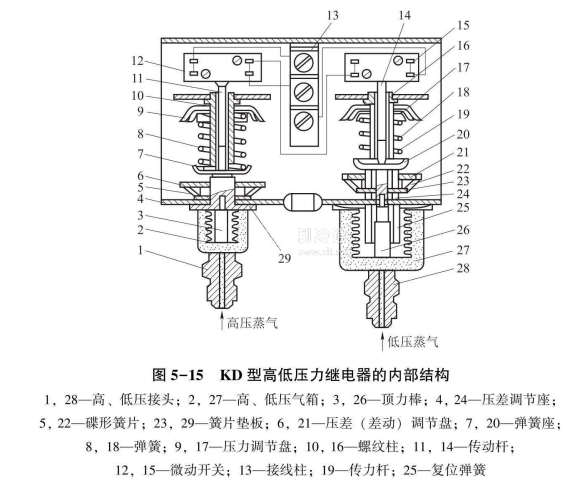

KD型高低壓力繼電器的內部結構如圖5-15所示。

額定壓力調節

高低壓力繼電器的動作壓力可分別通過高壓壓力調整盤和低壓壓力調整盤來調節。順時針旋轉壓力調整盤，彈簧壓緊，保護壓力提高;反之，逆時針旋轉調整盤，則保護壓力下降。

動作壓差的調整分別通過高壓壓差調整盤和低壓壓差調整盤來調整。順時針旋轉壓差調整盤，碟形彈簧片進一步受壓，差動位增大;反之，則差動值減小。

系統中壓縮機的排氣壓力過高，超過正常運行負荷，很可能使電機組燒毀和損傷壓縮機的排氣閥門，所以高壓繼電器很重要，這是能夠理解的。而低壓繼電器又起什么作用呢?因為吸氣壓力低于下限的蒸發壓力是系統存在故障的表現，會影響制冷機組的正常工作，空轉很可能燒毀電機繞組。因此，有低壓繼電器的監視和控制，可使管理人員及時發現和檢修，避免事故的發生。
