1)利用壓力控制的水量調節閥

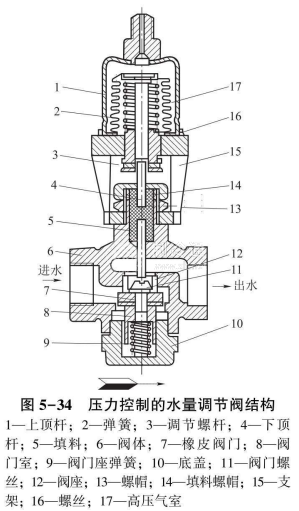

圖5-34所示為一種受壓力控制的水量調節閥，它在制冷系統中的安裝如圖5-35所示。它的工作原理是:閥上部有連通管連接到冷凝器，以感受冷凝壓力的變化。如果冷凝壓力升高，閥的波紋管就被進一步壓縮，使上頂桿和下頂桿下移，將閥門開大，增大冷卻水量，從而使冷凝壓力降低，恢復到給定伎范圍;反之，如果冷凝壓力下降，則閥門關小，減少冷卻水量，讓冷凝壓力回升到給定值范圍。
在水量調節閥中部有調節螺桿和彈簧，通過調節螺桿改變彈簧的壓力大小，可以獲得不同的給定值。若減小彈簧力，則閥開大，冷卻水量增多，冷凝壓力的給定值降低;若增大彈簧力，則冷凝壓力的給定值增大。
2)利用溫度控制的水量調節閥

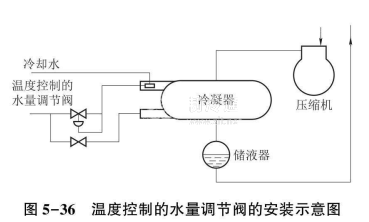

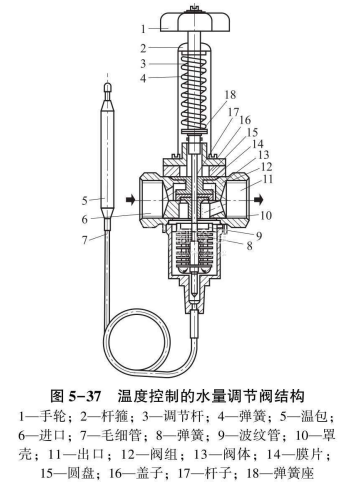

溫度控制的水量調節閥是利用冷卻水溫度參數來調節冷卻水量，進而達到控制冷凝壓力的目的。它在系統中的安裝如圖5-36所示，圖5-37所示為其結構。它的動作原理和壓力控制的水量調節閥相同，所不同的是其用溫包感受溫度變化，然后再轉換成壓力變化去操縱閥。
