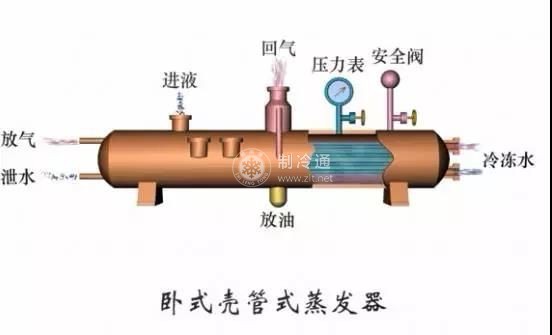

臥式管殼式蒸發器屬于冷卻液體載冷劑大類的蒸發器，有滿液式和干式兩種。滿液式蒸發器為制冷劑在其中不完全蒸發的殼管式蒸發器，滿液式臥式殼管式蒸發器在正常工作時筒體內要充注70%-80%高度的制冷劑液體，因此稱為“滿液式”，常用于氨作制冷劑的制冷裝置；干式殼管式蒸發器為全部制冷劑在管內蒸發的殼管式蒸發器，多為臥式，主要用于氟利昂制冷裝置，特別是船上因受艙位高度限制時使用更為適合。由于制冷劑在管內蒸發，制冷劑液充注氟利昂比滿液式蒸發器少80%-85%，結構雖與滿液式相似，但工作過程完全不一樣。制冷劑從端蓋進入在管束中蒸發吸熱后再從端蓋引出。載冷劑在管外流動，為了提高流速以增強傳熱，用隔板隔成曲折的流程。
