為防止由于各臺冷凝器內的壓力不一致而造成冷凝器出液回灌入壓力較低的冷凝器中，液體出口的立管段應留有足夠高度，以平衡各臺冷凝器之間的壓力差和抵消排管的壓力降。液休總管進入儲液器前向上彎起作為液封。冷凝器液體出口與儲液器進液水平管的垂直高度應不少于600mmo液體管內的液體流速不應大于0. 5m/s，并有1/50的坡度坡向儲液器。冷凝器與儲液器應安裝均壓管，其連接方式如圖2-77所示。

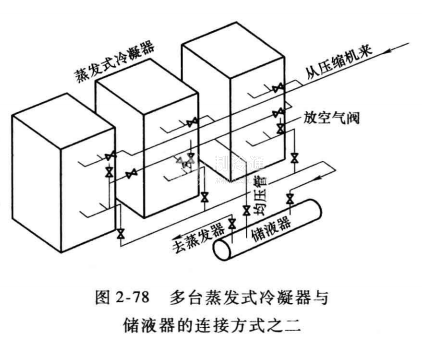

該連接方式僅適用于冷卻排管壓力降較小的冷凝器(約為0.007MPa)。如壓力降較大，則壓力降每增加0.007MPa，冷凝器液體出口與儲液器進液水平竹的垂宜高度相應增加600mm。如安裝的垂直高度受施工現場的條件所限，可將均壓管安裝在冷凝器的液休出口管段上，其安裝的垂直高度不需考慮冷卻排管的壓力降，只需考慮克服進液管管件和閥門的阻力，其連接方式如圖2-78所示。

該連接方式可以降低冷凝器安裝的高度，冷凝器出液口至儲液器進液口的高度達到450 m m，即可滿足要求。需注意，各并聯的冷凝器的規格和阻力應相同;在制冷系統運轉中，如停用某臺冷凝器，必須用閥門將系統切斷，以防止制冷壓縮機的排氣流經停用前冷凝器而倒灌入其他冷凝器的出口端。
